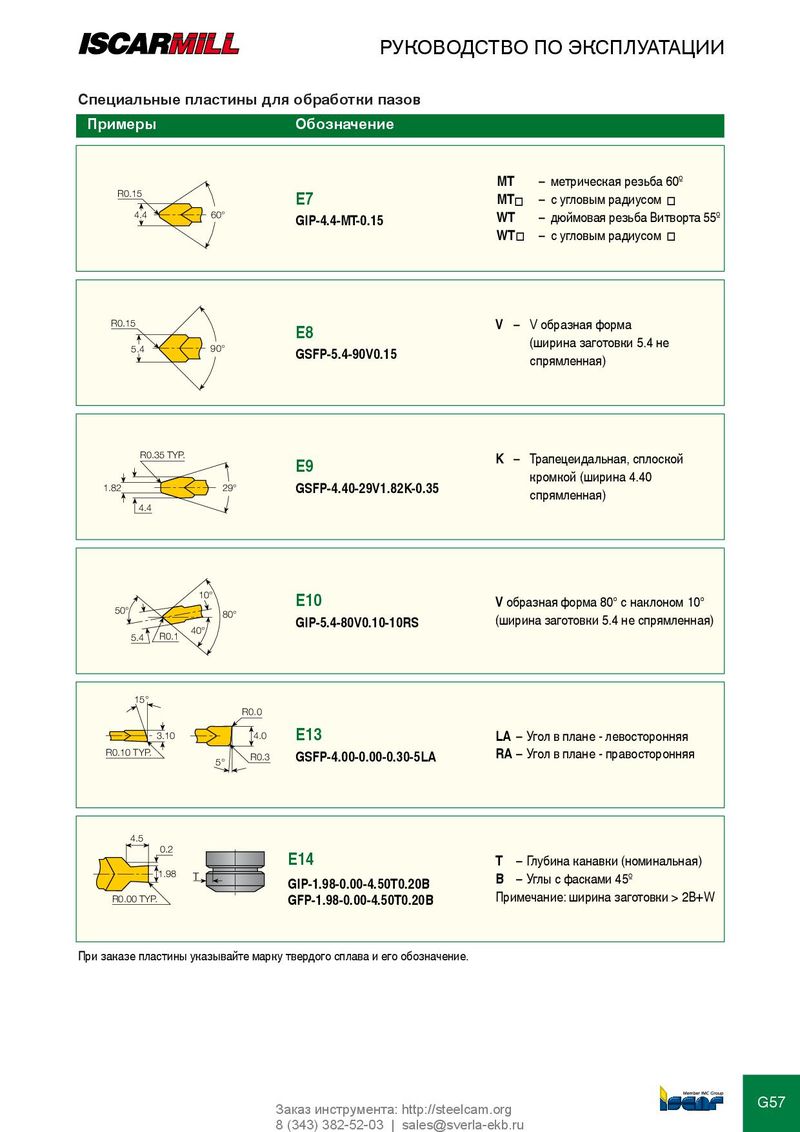

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Специальные пластины для обработки пазов Примеры Обозначение MT – метрическая резьба 60º R0.15 E7 MT ¨ – с угловым радиусом ¨ 4.4 60° GIP-4.4-MT-0.15 WT – дюймовая резьба Витворта 55º WT ¨ – с угловым радиусом ¨ R0.15 V – V образная форма E8 (ширина заготовки 5.4 не 5.4 90° GSFP-5.4-90V0.15 спрямленная) R0.35 TYP. K – Трапецеидальная, сплоской E9 кромкой (ширина 4.40 1.82 29° GSFP-4.40-29V1.82K-0.35 спрямленная) 4.4 10° E10 V образная форма 80° с наклоном 10° 50° 80° GIP-5.4-80V0.10-10RS (ширина заготовки 5.4 не спрямленная) 40° 5.4 R0.1 15° R0.0 3.10 4.0 E13 LA – Угол в плане - левосторонняя R0.10 TYP. R0.3 GSFP-4.00-0.00-0.30-5LA RA – Угол в плане - правосторонняя 5° 4.5 0.2 E14 T – Глубина канавки (номинальная) 1.98 T B – Углы с фасками 45º GIP-1.98-0.00-4.50T0.20B R0.00 TYP. GFP-1.98-0.00-4.50T0.20B Примечание: ширина заготовки > 2B+W При заказе пластины указывайте марку твердого сплава и его обозначение. G57 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
