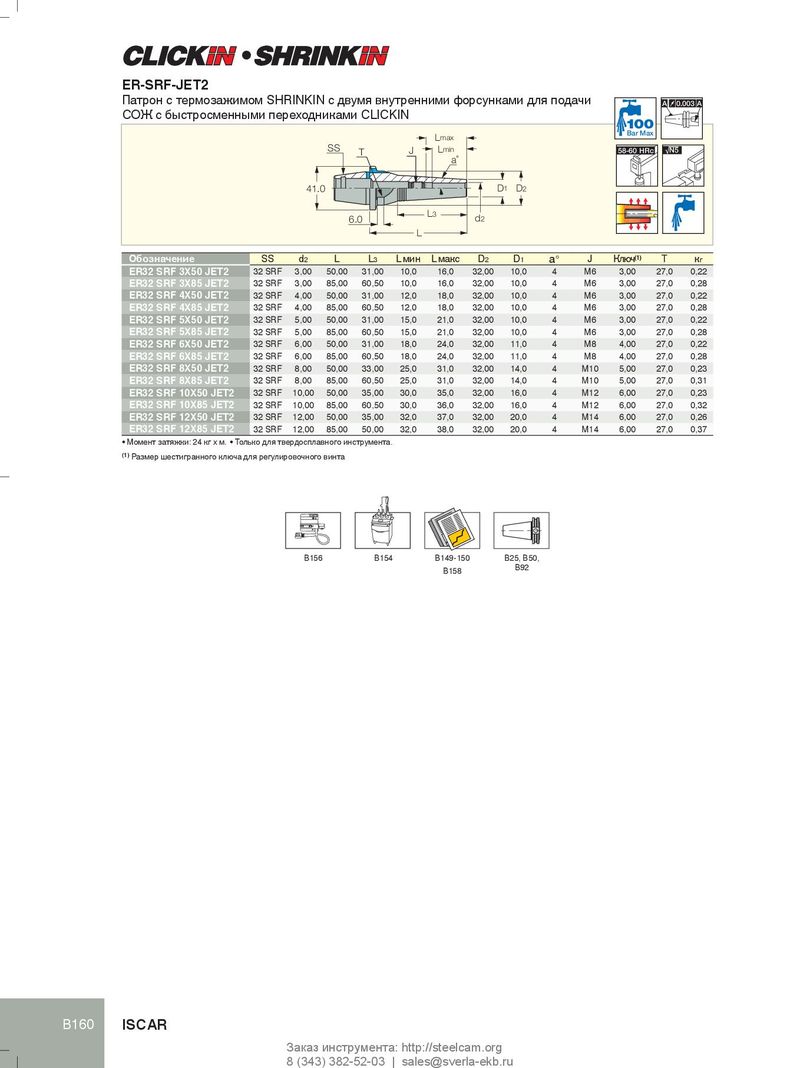

l ER-SRF-JET2 Патрон с термозажимом SHRINKIN с двумя внутренними форсунками для подачи A 0.003 A СОЖ с быстросменными переходниками CLICKIN Bar Max L max SS T J L min 58-60 HRc √N5 a˚ 41.0 D 1 D 2 L 3 6.0 d 2 L Обозначение SS d 2 L L 3 L мин L макс D 2 D 1 a° J Ключ (1) T к г ER32 SRF 3X50 JET2 32 SRF 3,00 50,00 31,00 10,0 16,0 32,00 10,0 4 M6 3,00 27,0 0,22 ER32 SRF 3X85 JET2 32 SRF 3,00 85,00 60,50 10,0 16,0 32,00 10,0 4 M6 3,00 27,0 0,28 ER32 SRF 4X50 JET2 32 SRF 4,00 50,00 31,00 12,0 18,0 32,00 10,0 4 M6 3,00 27,0 0,22 ER32 SRF 4X85 JET2 32 SRF 4,00 85,00 60,50 12,0 18,0 32,00 10,0 4 M6 3,00 27,0 0,28 ER32 SRF 5X50 JET2 32 SRF 5,00 50,00 31,00 15,0 21,0 32,00 10,0 4 M6 3,00 27,0 0,22 ER32 SRF 5X85 JET2 32 SRF 5,00 85,00 60,50 15,0 21,0 32,00 10,0 4 M6 3,00 27,0 0,28 ER32 SRF 6X50 JET2 32 SRF 6,00 50,00 31,00 18,0 24,0 32,00 11,0 4 M8 4,00 27,0 0,22 ER32 SRF 6X85 JET2 32 SRF 6,00 85,00 60,50 18,0 24,0 32,00 11,0 4 M8 4,00 27,0 0,28 ER32 SRF 8X50 JET2 32 SRF 8,00 50,00 33,00 25,0 31,0 32,00 14,0 4 M10 5,00 27,0 0,23 ER32 SRF 8X85 JET2 32 SRF 8,00 85,00 60,50 25,0 31,0 32,00 14,0 4 M10 5,00 27,0 0,31 ER32 SRF 10X50 JET2 32 SRF 10,00 50,00 35,00 30,0 35,0 32,00 16,0 4 M12 6,00 27,0 0,23 ER32 SRF 10X85 JET2 32 SRF 10,00 85,00 60,50 30,0 36,0 32,00 16,0 4 M12 6,00 27,0 0,32 ER32 SRF 12X50 JET2 32 SRF 12,00 50,00 35,00 32,0 37,0 32,00 20,0 4 M14 6,00 27,0 0,26 ER32 SRF 12X85 JET2 32 SRF 12,00 85,00 50,00 32,0 38,0 32,00 20,0 4 M14 6,00 27,0 0,37 • Момент затяжки: 24 кг x м. • Только для твердосплавного инструмента. (1) Размер шестигранного ключа для регулировочного винта B156 B154 B149-150 B25, B50, B158 B92 B160 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
