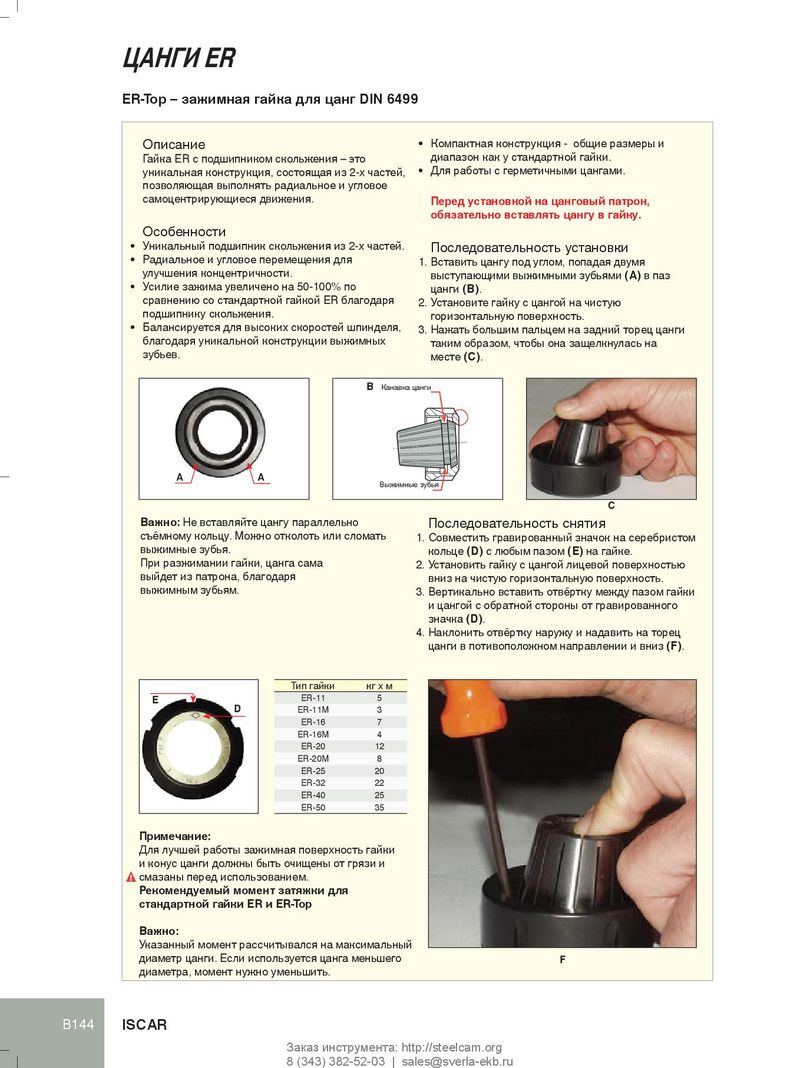

ЦАНГИ ER ER-Top – зажимная гайка для цанг DIN 6499 Описание • Компактная конструкция - общие размеры и Гайка ER с подшипником скольжения – это диапазон как у стандартной гайки. уникальная конструкция, состоящая из 2-х частей, • Для работы с герметичными цангами. позволяющая выполнять радиальное и угловое самоцентрирующиеся движения. Перед установкой на цанговый патрон, обязательно вставлять цангу в гайку. Особенности • Уникальный подшипник скольжения из 2-х частей. Последовательность установки • Радиальное и угловое перемещения для 1. Вставить цангу под углом, попадая двумя улучшения концентричности. выступающими выжимными зубьями (A) в паз • Усилие зажима увеличено на 50-100% по цанги (B). сравнению со стандартной гайкой ER благодаря 2. Установите гайку с цангой на чистую подшипнику скольжения. горизонтальную поверхность. • Балансируется для высоких скоростей шпинделя, 3. Нажать большим пальцем на задний торец цанги благодаря уникальной конструкции выжимных таким образом, чтобы она защелкнулась на зубьев. месте (C). B Канавка цанги A A Выжимные зубья C Важно: Не вставляйте цангу параллельно Последовательность снятия съёмному кольцу. Можно отколоть или сломать 1. Совместить гравированный значок на серебристом выжимные зубья. кольце (D) с любым пазом (E) на гайке. При разжимании гайки, цанга сама 2. Установить гайку с цангой лицевой поверхностью выйдет из патрона, благодаря вниз на чистую горизонтальную поверхность. выжимным зубьям. 3. Вертикально вставить отвёртку между пазом гайки и цангой с обратной стороны от гравированного значка (D). 4. Наклонить отвёртку наружу и надавить на торец цанги в потивоположном направлении и вниз (F). Тип гайки кг x м E ER-11 5 D ER-11M 3 ER-16 7 ER-16M 4 ER-20 12 ER-20M 8 ER-25 20 ER-32 22 ER-40 25 ER-50 35 Примечание: Для лучшей работы зажимная поверхность гайки и конус цанги должны быть очищены от грязи и смазаны перед использованием. Рекомендуемый момент затяжки для стандартной гайки ER и ER-Top Важно: Указанный момент рассчитывался на максимальный диаметр цанги. Если используется цанга меньшего F диаметра, момент нужно уменьшить. B144 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
