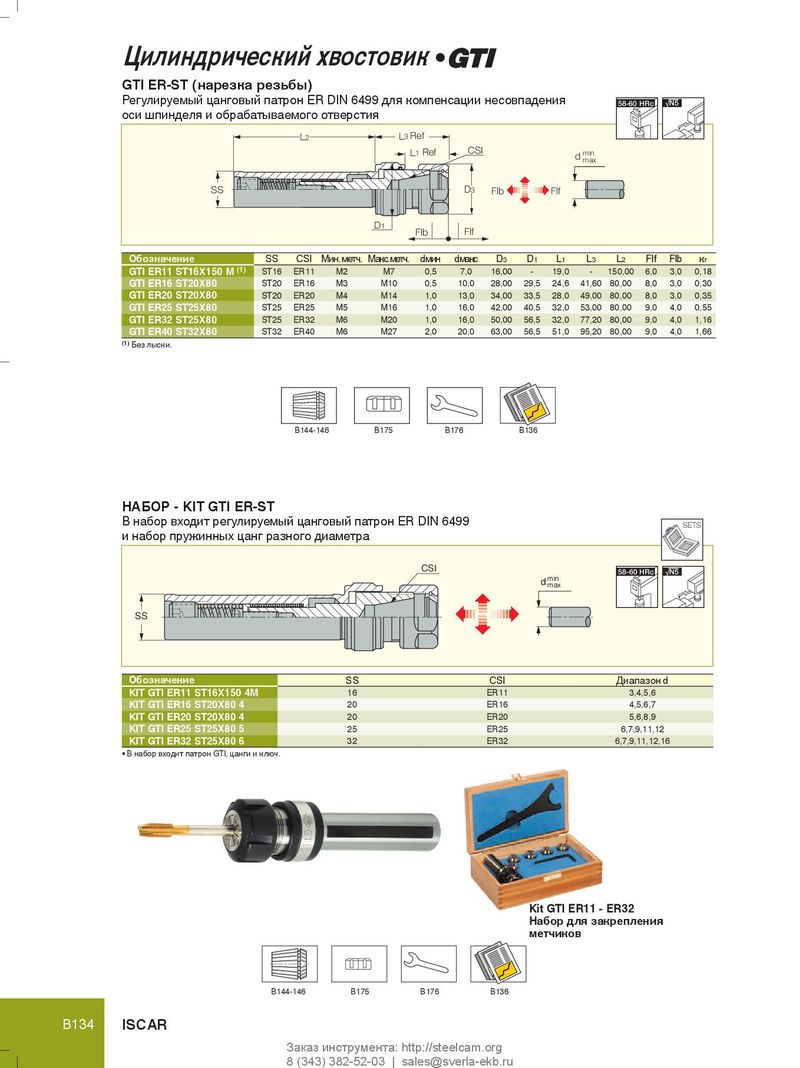

Каталог Iscar крепление инструмента - страница 155

Цилиндрический хвостовик l GTI ER-ST (нарезка резьбы) Регулируемый цанговый патрон ER DIN 6499 для компенсации несовпадения 58-60 HRc √N5 оси шпинделя и обрабатываемого отверстия L 2 L 3 Ref L 1 Ref CSI min d max SS D 3 Flb Flf D 1 Flb Flf Обозначение SS CSI Мин. метч. Макс. метч. d мин d макс D 3 D 1 L 1 L 3 L 2 Flf Flb к г GTI ER11 ST16X150 M (1) ST16 ER11 M2 M7 0,5 7,0 16,00 - 19,0 - 150,00 6,0 3,0 0,18 GTI ER16 ST20X80 ST20 ER16 M3 M10 0,5 10,0 28,00 29,5 24,6 41,60 80,00 8,0 3,0 0,30 GTI ER20 ST20X80 ST20 ER20 M4 M14 1,0 13,0 34,00 33,5 28,0 49,00 80,00 8,0 3,0 0,35 GTI ER25 ST25X80 ST25 ER25 M5 M16 1,0 16,0 42,00 40,5 32,0 53,00 80,00 9,0 4,0 0,55 GTI ER32 ST25X80 ST25 ER32 M6 M20 1,0 16,0 50,00 56,5 32,0 77,20 80,00 9,0 4,0 1,16 GTI ER40 ST32X80 ST32 ER40 M6 M27 2,0 20,0 63,00 56,5 51,0 95,20 80,00 9,0 4,0 1,66 (1) Без лыски. B144-146 B175 B176 B136 НАБОР - KIT GTI ER-ST В набор входит регулируемый цанговый патрон ER DIN 6499 SETS и набор пружинных цанг разного диаметра CSI 58-60 HRc √N5 min d max SS Обозначение SS CSI Диапазон d KIT GTI ER11 ST16X150 4M 16 ER11 3,4,5,6 KIT GTI ER16 ST20X80 4 20 ER16 4,5,6,7 KIT GTI ER20 ST20X80 4 20 ER20 5,6,8,9 KIT GTI ER25 ST25X80 5 25 ER25 6,7,9,11,12 KIT GTI ER32 ST25X80 6 32 ER32 6,7,9,11,12,16 • В набор входит патрон GTI, цанги и ключ. Kit GTI ER11 - ER32 Набор для закрепления метчиков B144-146 B175 B176 B136 B134 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
