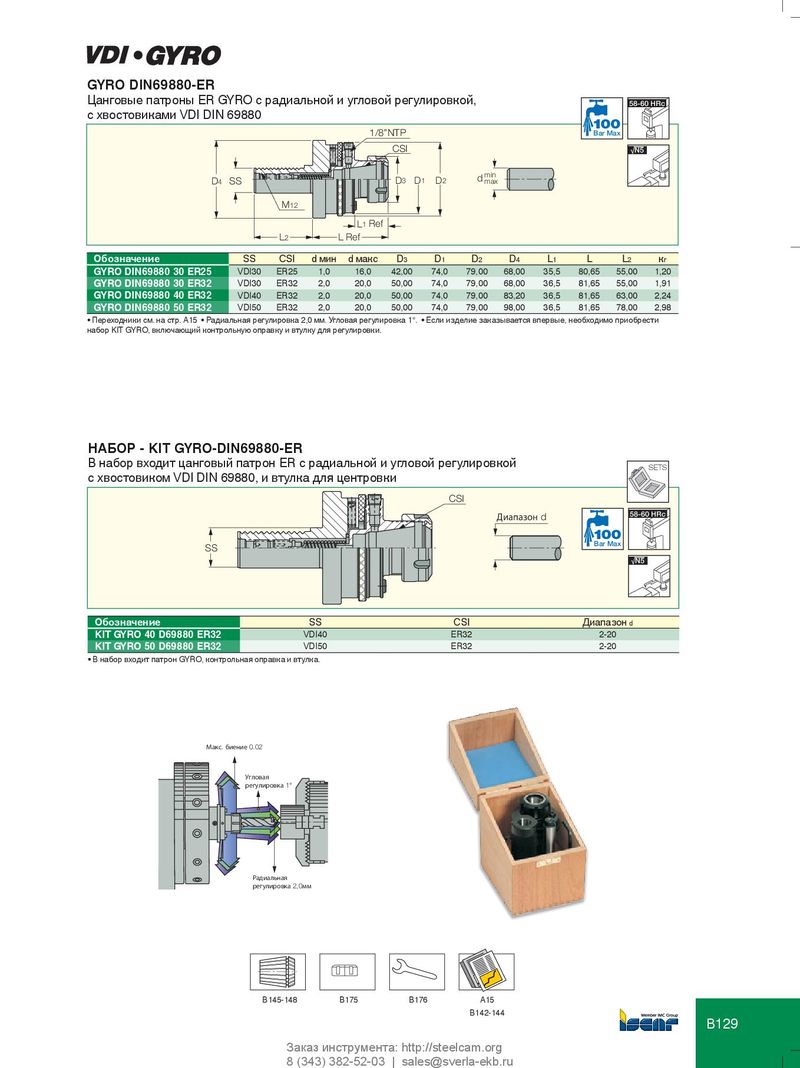

Каталог Iscar крепление инструмента - страница 150

l GYRO DIN69880-ER Цанговые патроны ER GYRO с радиальной и угловой регулировкой, 58-60 HRc с хвостовиками VDI DIN 69880 1/8”NTP Bar Max CSI √N5 min D 4 SS D 3 D 1 D 2 d max M12 L 1 Ref L 2 L Ref Обозначение SS CSI d мин d макс D 3 D 1 D 2 D 4 L 1 L L 2 к г GYRO DIN69880 30 ER25 VDI30 ER25 1,0 16,0 42,00 74,0 79,00 68,00 35,5 80,65 55,00 1,20 GYRO DIN69880 30 ER32 VDI30 ER32 2,0 20,0 50,00 74,0 79,00 68,00 36,5 81,65 55,00 1,91 GYRO DIN69880 40 ER32 VDI40 ER32 2,0 20,0 50,00 74,0 79,00 83,20 36,5 81,65 63,00 2,24 GYRO DIN69880 50 ER32 VDI50 ER32 2,0 20,0 50,00 74,0 79,00 98,00 36,5 81,65 78,00 2,98 • Переходники см. на стр. A15 • Радиальная регулировка 2,0 мм. Угловая регулировка 1°. • Если изделие заказывается впервые, необходимо приобрести набор KIT GYRO, включающий контрольную оправку и втулку для регулировки. НАБОР - KIT GYRO-DIN69880-ER В набор входит цанговый патрон ER с радиальной и угловой регулировкой SETS с хвостовиком VDI DIN 69880, и втулка для центровки CSI Диапазон d 58-60 HRc Bar Max SS √N5 Обозначение SS CSI Диапазон d KIT GYRO 40 D69880 ER32 VDI40 ER32 2-20 KIT GYRO 50 D69880 ER32 VDI50 ER32 2-20 • В набор входит патрон GYRO, контрольная оправка и втулка. Макс. биение 0.02 Угловая регулировка 1° Радиальная регулировка 2,0мм B145-148 B175 B176 A15 B142-144 B129 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
