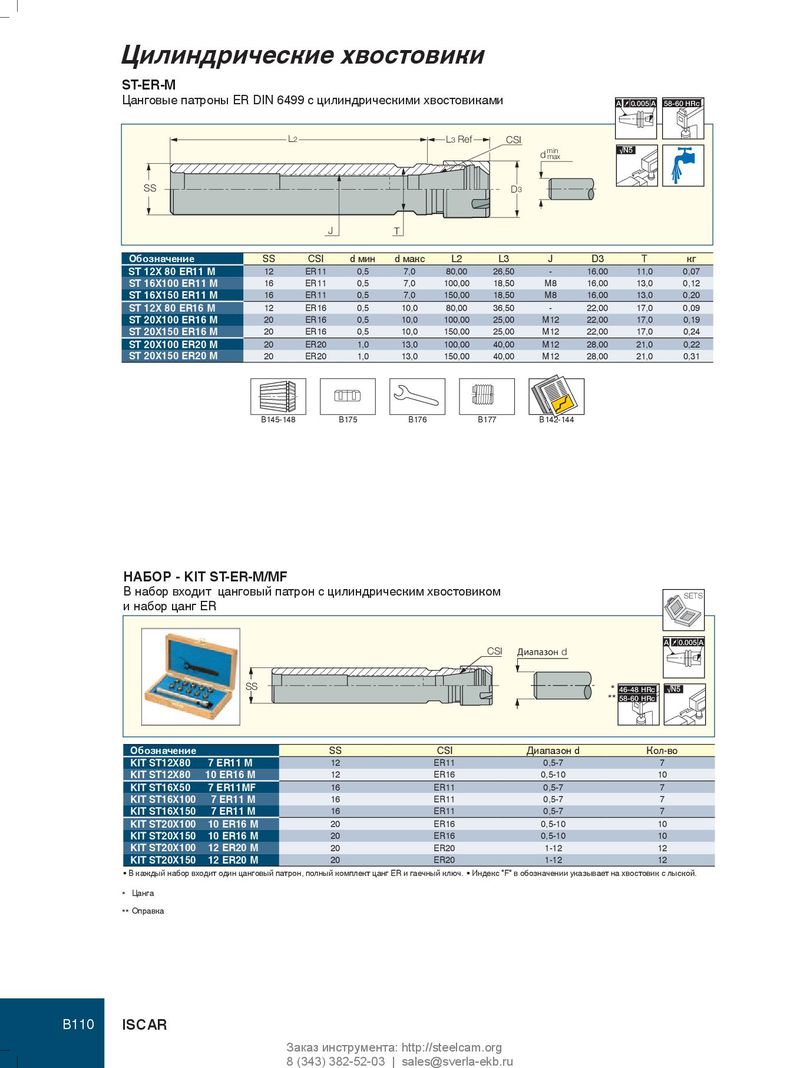

Каталог Iscar крепление инструмента - страница 131

Цилиндрические хвостовики ST-ER-M Цанговые патроны ER DIN 6499 с цилиндрическими хвостовиками A 0.005 A 58-60 HRc L 2 L 3 Ref CSI min √N5 d max SS D 3 J T Обозначение SS CSI d мин d макс L2 L3 J D3 T кг ST 12X 80 ER11 M 12 ER11 0,5 7,0 80,00 26,50 - 16,00 11,0 0,07 ST 16X100 ER11 M 16 ER11 0,5 7,0 100,00 18,50 M8 16,00 13,0 0,12 ST 16X150 ER11 M 16 ER11 0,5 7,0 150,00 18,50 M8 16,00 13,0 0,20 ST 12X 80 ER16 M 12 ER16 0,5 10,0 80,00 36,50 - 22,00 17,0 0,09 ST 20X100 ER16 M 20 ER16 0,5 10,0 100,00 25,00 M12 22,00 17,0 0,19 ST 20X150 ER16 M 20 ER16 0,5 10,0 150,00 25,00 M12 22,00 17,0 0,24 ST 20X100 ER20 M 20 ER20 1,0 13,0 100,00 40,00 M12 28,00 21,0 0,22 ST 20X150 ER20 M 20 ER20 1,0 13,0 150,00 40,00 M12 28,00 21,0 0,31 B145-148 B175 B176 B177 B142-144 НАБОР - KIT ST-ER-M/MF В набор входит цанговый патрон с цилиндрическим хвостовиком SETS и набор цанг ER A 0.005 A CSI Диапазон d SS * 46-48 HRc √N5 ** 58-60 HRc Обозначение SS CSI Диапазон d Кол-во KIT ST12X80 7 ER11 M 12 ER11 0,5-7 7 KIT ST12X80 10 ER16 M 12 ER16 0,5-10 10 KIT ST16X50 7 ER11MF 16 ER11 0,5-7 7 KIT ST16X100 7 ER11 M 16 ER11 0,5-7 7 KIT ST16X150 7 ER11 M 16 ER11 0,5-7 7 KIT ST20X100 10 ER16 M 20 ER16 0,5-10 10 KIT ST20X150 10 ER16 M 20 ER16 0,5-10 10 KIT ST20X100 12 ER20 M 20 ER20 1-12 12 KIT ST20X150 12 ER20 M 20 ER20 1-12 12 • В каждый набор входит один цанговый патрон, полный комплект цанг ER и гаечный ключ. • Индекс "F" в обозначении указывает на хвостовик с лыской. * Цанга ** Оправка B110 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
