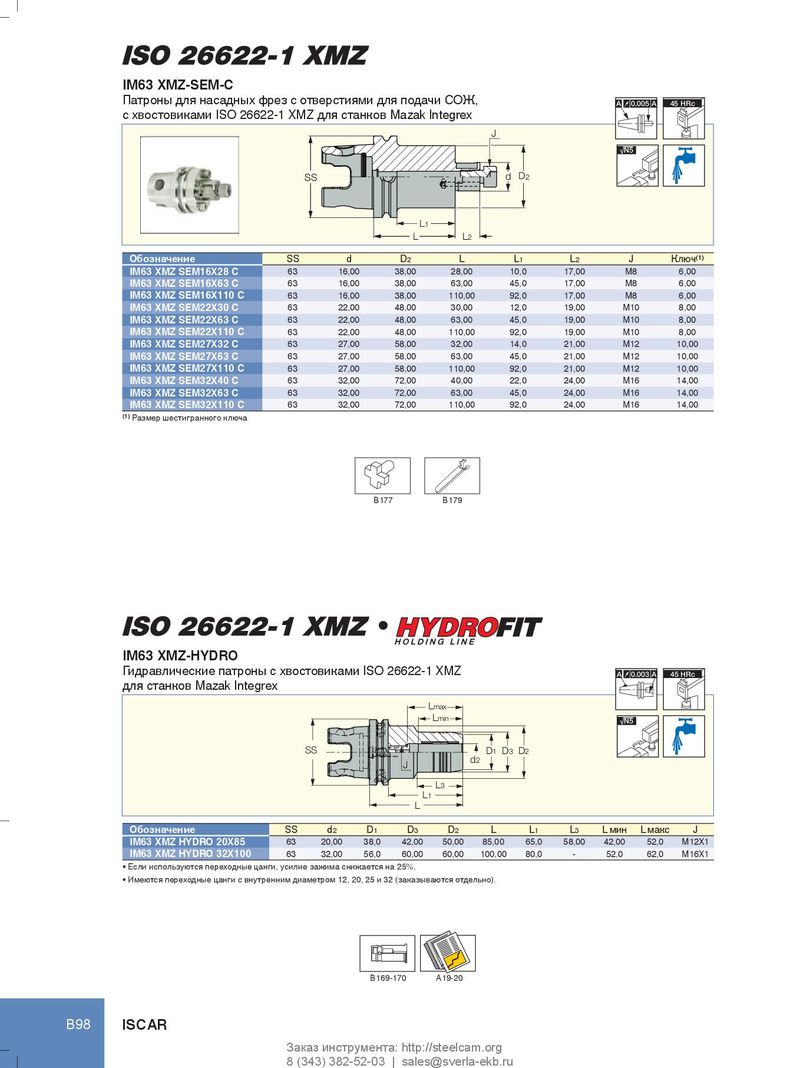

Каталог Iscar крепление инструмента - страница 119

IM63 XMZ-SEM-C Патроны для насадных фрез с отверстиями для подачи СОЖ, A 0.005 A 45 HRc с хвостовиками ISO 26622-1 XMZ для станков Mazak Integrex J √N5 SS d D2 L1 L L2 Обозначение SS d D 2 L L 1 L 2 J Ключ (1) IM63 XMZ SEM16X28 C 63 16,00 38,00 28,00 10,0 17,00 M8 6,00 IM63 XMZ SEM16X63 C 63 16,00 38,00 63,00 45,0 17,00 M8 6,00 IM63 XMZ SEM16X110 C 63 16,00 38,00 110,00 92,0 17,00 M8 6,00 IM63 XMZ SEM22X30 C 63 22,00 48,00 30,00 12,0 19,00 M10 8,00 IM63 XMZ SEM22X63 C 63 22,00 48,00 63,00 45,0 19,00 M10 8,00 IM63 XMZ SEM22X110 C 63 22,00 48,00 110,00 92,0 19,00 M10 8,00 IM63 XMZ SEM27X32 C 63 27,00 58,00 32,00 14,0 21,00 M12 10,00 IM63 XMZ SEM27X63 C 63 27,00 58,00 63,00 45,0 21,00 M12 10,00 IM63 XMZ SEM27X110 C 63 27,00 58,00 110,00 92,0 21,00 M12 10,00 IM63 XMZ SEM32X40 C 63 32,00 72,00 40,00 22,0 24,00 M16 14,00 IM63 XMZ SEM32X63 C 63 32,00 72,00 63,00 45,0 24,00 M16 14,00 IM63 XMZ SEM32X110 C 63 32,00 72,00 110,00 92,0 24,00 M16 14,00 (1) Размер шестигранного ключа B177 B179 l IM63 XMZ-HYDRO Гидравлические патроны с хвостовиками ISO 26622-1 XMZ A 0.003 A 45 HRc для станков Mazak Integrex Lmax Lmin √N5 SS D1 D3 D2 d2 J L3 L1 L Обозначение SS d 2 D 1 D 3 D 2 L L 1 L 3 L мин L макс J IM63 XMZ HYDRO 20X85 63 20,00 38,0 42,00 50,00 85,00 65,0 58,00 42,00 52,0 M12X1 IM63 XMZ HYDRO 32X100 63 32,00 56,0 60,00 60,00 100,00 80,0 - 52,0 62,0 M16X1 • Если используются переходные цанги, усилие зажима снижается на 25%. • Имеются переходные цанги с внутренним диаметром 12, 20, 25 и 32 (заказываются отдельно). B169-170 A19-20 B98 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
