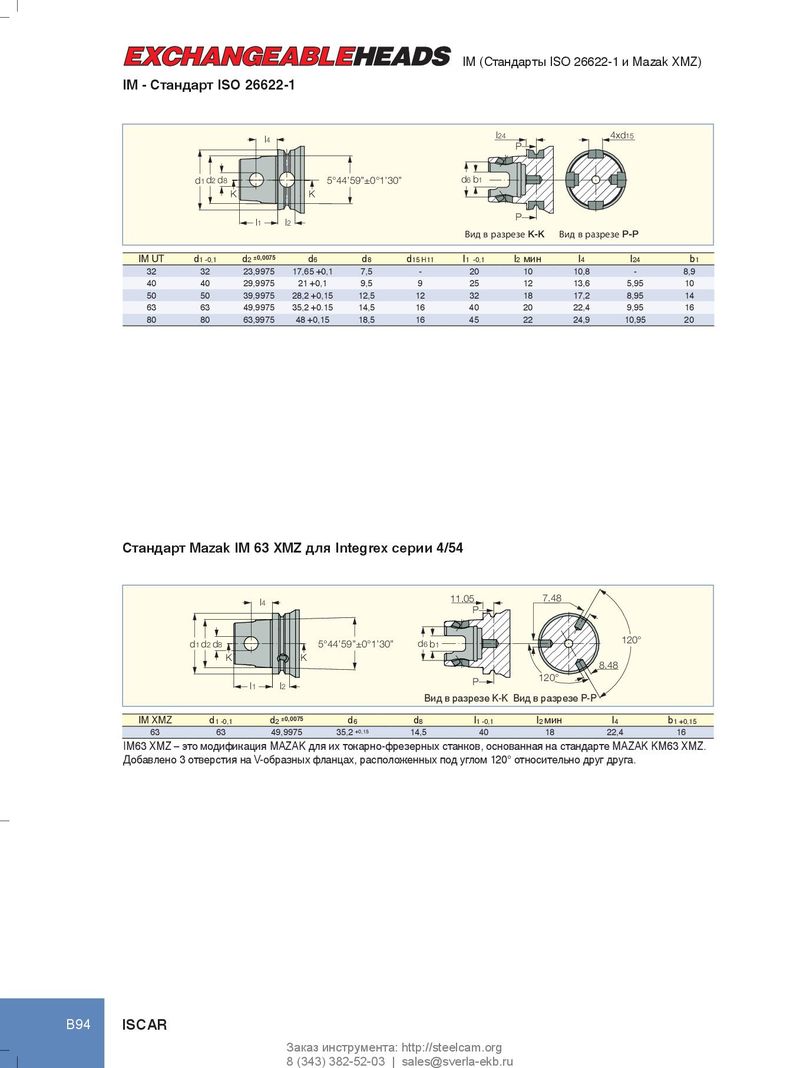

IM (Стандарты ISO 26622-1 и Mazak XMZ) IM - Стандарт ISO 26622-1 l24 4xd15 l4 P d1 d2 d8 5°44’59”±0°1’30” d6 b1 K K P l1 l2 Вид в разрезе K-K Вид в разрезе P-P IM UT d 1 -0,1 d 2 ±0,0075 d 6 d 8 d 15 H11 l 1 -0,1 l 2 мин l 4 l 24 b 1 32 32 23,9975 17,65 +0,1 7,5 - 20 10 10,8 - 8,9 40 40 29,9975 21 +0,1 9,5 9 25 12 13,6 5,95 10 50 50 39,9975 28,2 +0,15 12,5 12 32 18 17,2 8,95 14 63 63 49,9975 35,2 +0.15 14,5 16 40 20 22,4 9,95 16 80 80 63,9975 48 +0,15 18,5 16 45 22 24,9 10,95 20 Стандарт Mazak IM 63 XMZ для Integrex серии 4/54 11.05 7.48 l4 P 120° d1 d2 d8 5°44’59”±0°1’30” d6 b 1 K K 8.48 120° P l1 l2 Вид в разрезе K-K Вид в разрезе P-P IM XMZ d 1 -0,1 d 2 ±0,0075 d 6 d 8 l 1 -0,1 l 2 мин l 4 b 1 +0,15 63 63 49,9975 35,2 +0,15 14,5 40 18 22,4 16 IM63 XMZ – это модификация MAZAK для их токарно-фрезерных станков, основанная на стандарте MAZAK KM63 XMZ. Добавлено 3 отверстия на V-образных фланцах, расположенных под углом 120° относительно друг друга. B94 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
