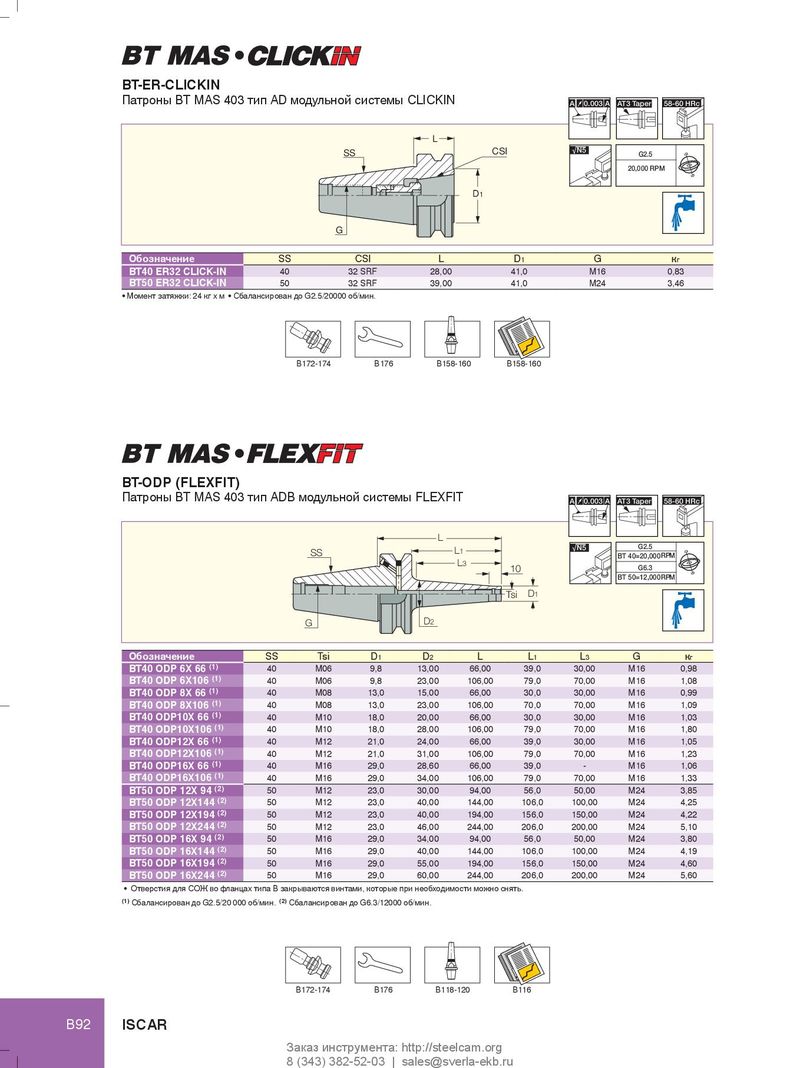

Каталог Iscar крепление инструмента - страница 113

l BT-ER-CLICKIN Патроны BT MAS 403 тип AD модульной системы CLICKIN A 0.003 A AT3 Taper 58-60 HRc L SS CSI √N5 G2.5 20,000 RPM D1 G Обозначение SS CSI L D 1 G к г BT40 ER32 CLICK-IN 40 32 SRF 28,00 41,0 M16 0,83 BT50 ER32 CLICK-IN 50 32 SRF 39,00 41,0 M24 3,46 • Момент затяжки: 24 кг х м • Сбалансирован до G2.5/20000 об/мин. B172-174 B176 B158-160 B158-160 l BT-ODP (FLEXFIT) Патроны BT MAS 403 тип ADB модульной системы FLEXFIT A 0.003 A AT3 Taper 58-60 HRc L √N5 G2.5 SS L1 BT 40=20,000 RPM L3 10 G6.3 BT 50=12,000 RPM Tsi D1 G D2 Обозначение SS Tsi D 1 D 2 L L 1 L 3 G к г BT40 ODP 6X 66 (1) 40 M06 9,8 13,00 66,00 39,0 30,00 M16 0,98 BT40 ODP 6X106 (1) 40 M06 9,8 23,00 106,00 79,0 70,00 M16 1,08 BT40 ODP 8X 66 (1) 40 M08 13,0 15,00 66,00 30,0 30,00 M16 0,99 BT40 ODP 8X106 (1) 40 M08 13,0 23,00 106,00 70,0 70,00 M16 1,09 BT40 ODP10X 66 (1) 40 M10 18,0 20,00 66,00 30,0 30,00 M16 1,03 BT40 ODP10X106 (1) 40 M10 18,0 28,00 106,00 79,0 70,00 M16 1,80 BT40 ODP12X 66 (1) 40 M12 21,0 24,00 66,00 39,0 30,00 M16 1,05 BT40 ODP12X106 (1) 40 M12 21,0 31,00 106,00 79,0 70,00 M16 1,23 BT40 ODP16X 66 (1) 40 M16 29,0 28,60 66,00 39,0 - M16 1,06 BT40 ODP16X106 (1) 40 M16 29,0 34,00 106,00 79,0 70,00 M16 1,33 BT50 ODP 12X 94 (2) 50 M12 23,0 30,00 94,00 56,0 50,00 M24 3,85 BT50 ODP 12X144 (2) 50 M12 23,0 40,00 144,00 106,0 100,00 M24 4,25 BT50 ODP 12X194 (2) 50 M12 23,0 40,00 194,00 156,0 150,00 M24 4,22 BT50 ODP 12X244 (2) 50 M12 23,0 46,00 244,00 206,0 200,00 M24 5,10 BT50 ODP 16X 94 (2) 50 M16 29,0 34,00 94,00 56,0 50,00 M24 3,80 BT50 ODP 16X144 (2) 50 M16 29,0 40,00 144,00 106,0 100,00 M24 4,19 BT50 ODP 16X194 (2) 50 M16 29,0 55,00 194,00 156,0 150,00 M24 4,60 BT50 ODP 16X244 (2) 50 M16 29,0 60,00 244,00 206,0 200,00 M24 5,60 • Отверстия для СОЖ во фланцах типа B закрываются винтами, которые при необходимости можно снять. (1) Сбалансирован до G2.5/20 000 об/мин. (2) Сбалансирован до G6.3/12000 об/мин. B172-174 B176 B118-120 B116 B92 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
