Каталог Iscar инструмент для токарной обработки - страница 237

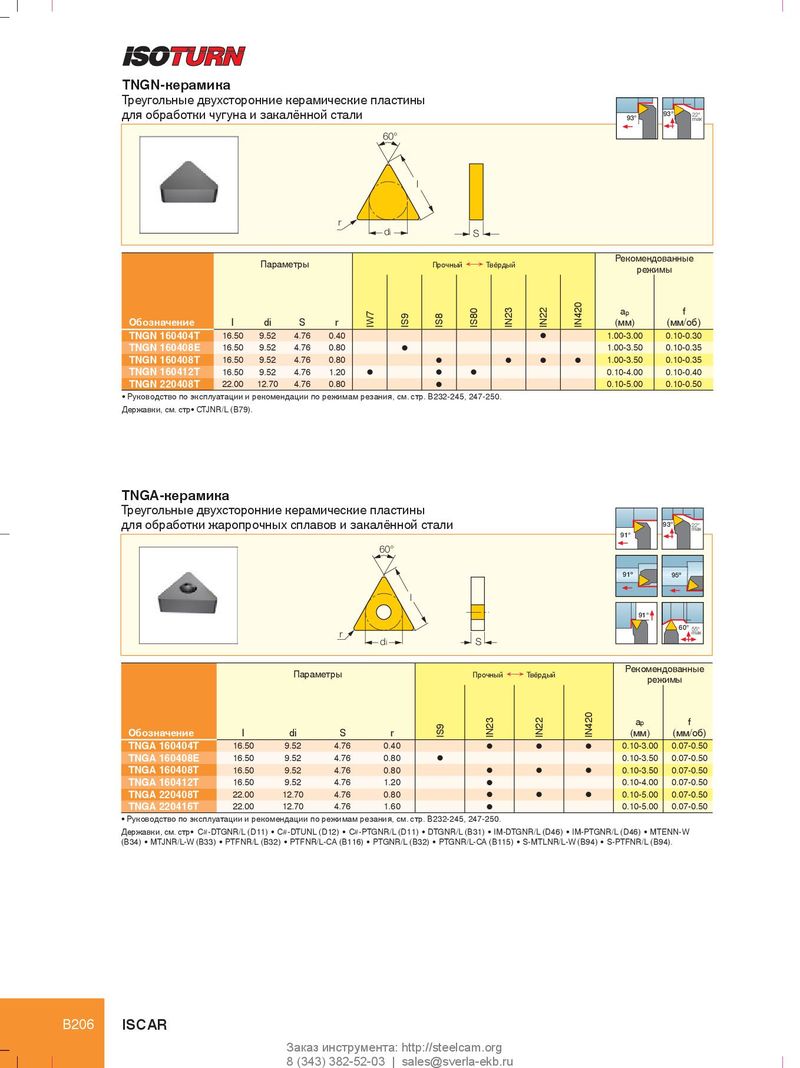

TNGN-керамика Треугольные двухсторонние керамические пластины для обработки чугуна и закалённой стали 93° 93° 22° max 60° l r di S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IW7 IS9 IS8 IS80 IN23 IN22 IN420 (мм) (мм/об) TNGN 160404T 16.50 9.52 4.76 0.40 l 1.00-3.00 0.10-0.30 TNGN 160408E 16.50 9.52 4.76 0.80 l 1.00-3.50 0.10-0.35 TNGN 160408T 16.50 9.52 4.76 0.80 l l l l 1.00-3.50 0.10-0.35 TNGN 160412T 16.50 9.52 4.76 1.20 l l l 0.10-4.00 0.10-0.40 TNGN 220408T 22.00 12.70 4.76 0.80 l 0.10-5.00 0.10-0.50 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250. Державки, см. стр• CTJNR/L (B79). TNGA-керамика Треугольные двухсторонние керамические пластины для обработки жаропрочных сплавов и закалённой стали 93° 22° max 91° 60° 91º 95º l 91° 60° 55° r max di S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IS9 IN23 IN22 IN420 (мм) (мм/об) TNGA 160404T 16.50 9.52 4.76 0.40 l l l 0.10-3.00 0.07-0.50 TNGA 160408E 16.50 9.52 4.76 0.80 l 0.10-3.50 0.07-0.50 TNGA 160408T 16.50 9.52 4.76 0.80 l l l 0.10-3.50 0.07-0.50 TNGA 160412T 16.50 9.52 4.76 1.20 l 0.10-4.00 0.07-0.50 TNGA 220408T 22.00 12.70 4.76 0.80 l l l 0.10-5.00 0.07-0.50 TNGA 220416T 22.00 12.70 4.76 1.60 l 0.10-5.00 0.07-0.50 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250. Державки, см. стр• C#-DTGNR/L (D11) • C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-DTGNR/L (D46) • IM-PTGNR/L (D46) • MTENN-W (B34) • MTJNR/L-W (B33) • PTFNR/L (B32) • PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94). B206 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
