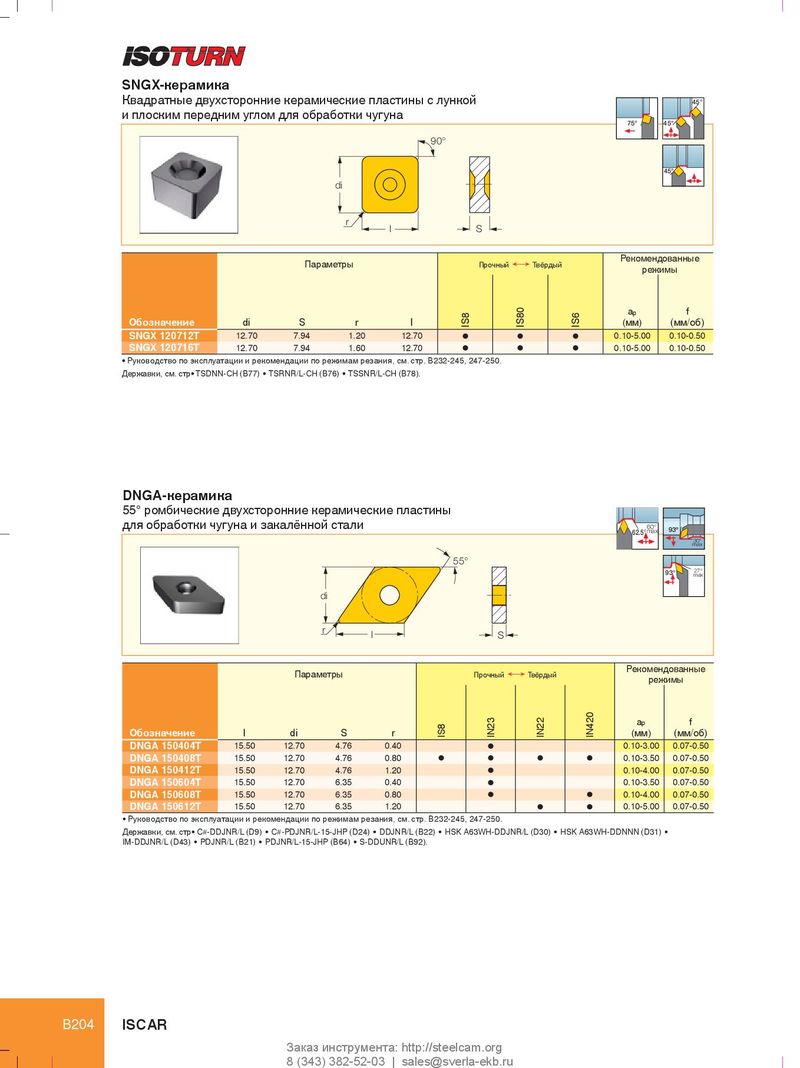

Каталог Iscar инструмент для токарной обработки - страница 235

SNGX-керамика Квадратные двухсторонние керамические пластины с лункой 45° и плоским передним углом для обработки чугуна 75° 45° 90° 45° di r l S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение di S r l IS8 IS80 IS6 (мм) (мм/об) SNGX 120712T 12.70 7.94 1.20 12.70 l l l 0.10-5.00 0.10-0.50 SNGX 120716T 12.70 7.94 1.60 12.70 l l l 0.10-5.00 0.10-0.50 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250. Державки, см. стр• TSDNN-CH (B77) • TSRNR/L-CH (B76) • TSSNR/L-CH (B78). DNGA-керамика 55° ромбические двухсторонние керамические пластины для обработки чугуна и закалённой стали 60° 62.5° max 93º 30º max 55° 93° 27° max di r l S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IS8 IN23 IN22 IN420 (мм) (мм/об) DNGA 150404T 15.50 12.70 4.76 0.40 l 0.10-3.00 0.07-0.50 DNGA 150408T 15.50 12.70 4.76 0.80 l l l l 0.10-3.50 0.07-0.50 DNGA 150412T 15.50 12.70 4.76 1.20 l 0.10-4.00 0.07-0.50 DNGA 150604T 15.50 12.70 6.35 0.40 l 0.10-3.50 0.07-0.50 DNGA 150608T 15.50 12.70 6.35 0.80 l l 0.10-4.00 0.07-0.50 DNGA 150612T 15.50 12.70 6.35 1.20 l l 0.10-5.00 0.07-0.50 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250. Державки, см. стр• C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • DDJNR/L (B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92). B204 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
