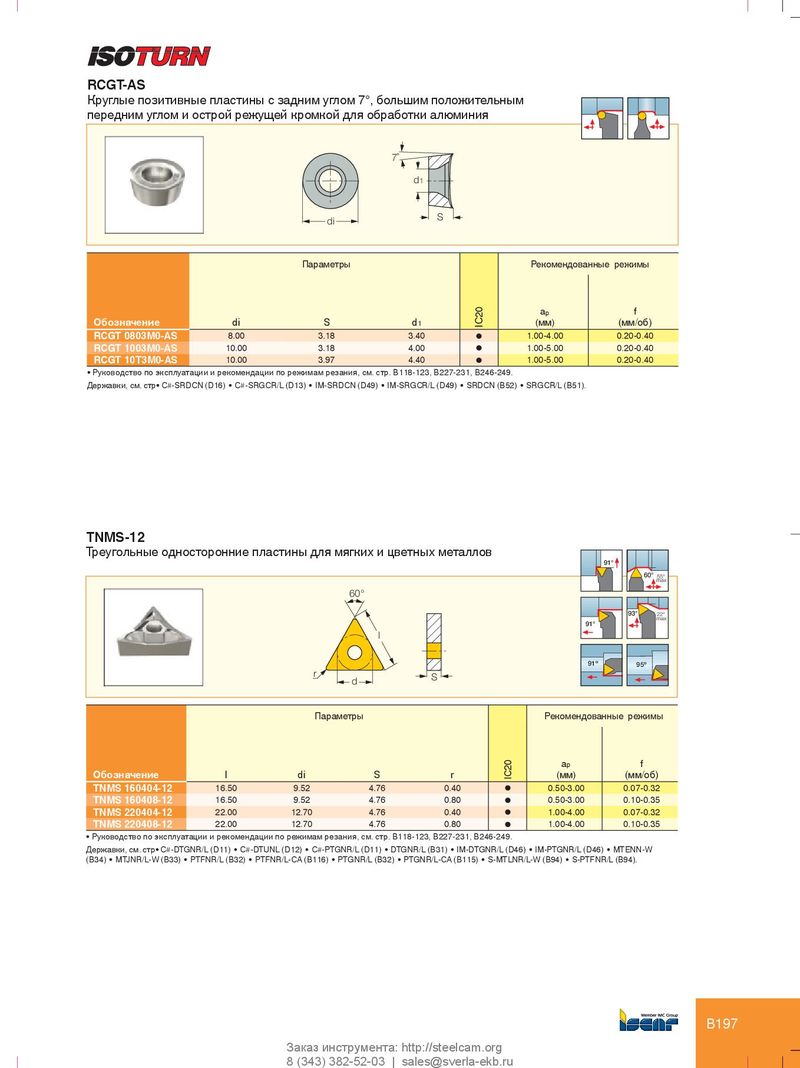

Каталог Iscar инструмент для токарной обработки - страница 228

RCGT-AS Круглые позитивные пластины с задним углом 7°, большим положительным передним углом и острой режущей кромкой для обработки алюминия 7˚ d 1 S di Параметры Рекомендованные режимы a p f Обозначение di S d 1 IC20 (мм) (мм/об) RCGT 0803M0-AS 8.00 3.18 3.40 l 1.00-4.00 0.20-0.40 RCGT 1003M0-AS 10.00 3.18 4.00 l 1.00-5.00 0.20-0.40 RCGT 10T3M0-AS 10.00 3.97 4.40 l 1.00-5.00 0.20-0.40 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• C#-SRDCN (D16) • C#-SRGCR/L (D13) • IM-SRDCN (D49) • IM-SRGCR/L (D49) • SRDCN (B52) • SRGCR/L (B51). TNMS-12 Треугольные односторонние пластины для мягких и цветных металлов 91° 60° 55° max 60° 93° 22° max 91° l 91º 95º r S d Параметры Рекомендованные режимы a p f Обозначение l di S r IC20 (мм) (мм/об) TNMS 160404-12 16.50 9.52 4.76 0.40 l 0.50-3.00 0.07-0.32 TNMS 160408-12 16.50 9.52 4.76 0.80 l 0.50-3.00 0.10-0.35 TNMS 220404-12 22.00 12.70 4.76 0.40 l 1.00-4.00 0.07-0.32 TNMS 220408-12 22.00 12.70 4.76 0.80 l 1.00-4.00 0.10-0.35 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• C#-DTGNR/L (D11) • C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-DTGNR/L (D46) • IM-PTGNR/L (D46) • MTENN-W (B34) • MTJNR/L-W (B33) • PTFNR/L (B32) • PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94). B197 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
