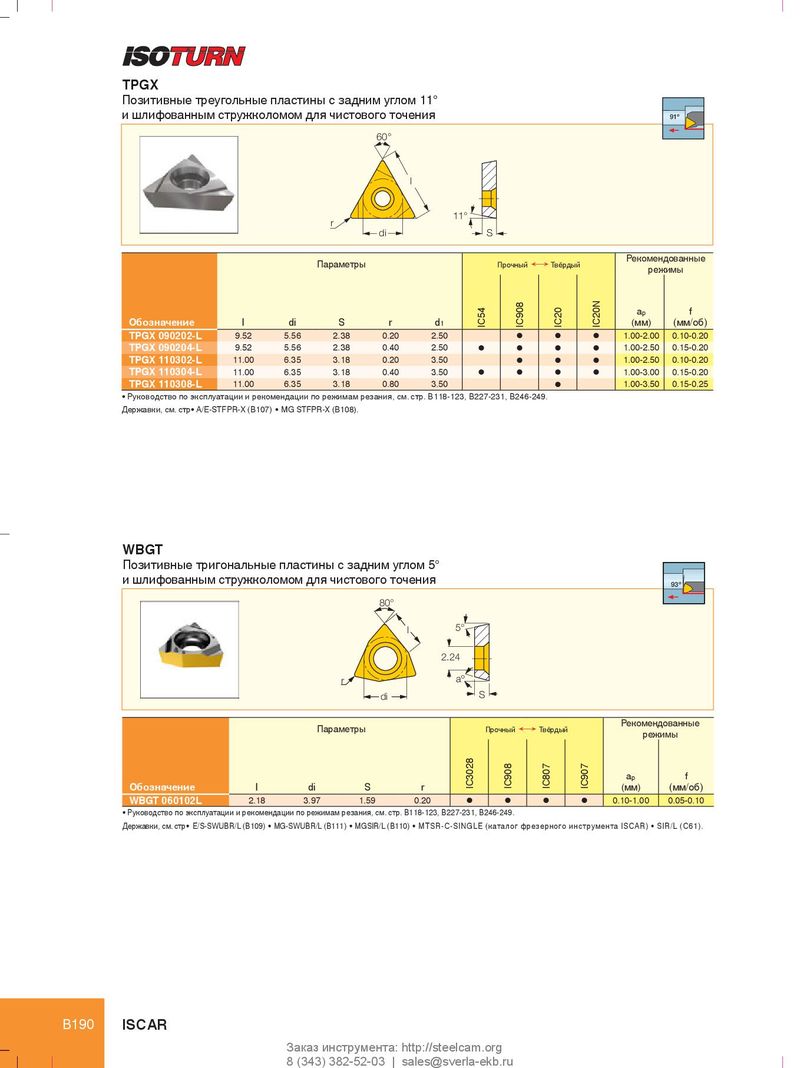

TPGX Позитивные треугольные пластины с задним углом 11° и шлифованным стружколомом для чистового точения 91º 60° l 11° r di S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r d 1 IC54 IC908 IC20 IC20N (мм) (мм/об) TPGX 090202-L 9.52 5.56 2.38 0.20 2.50 l l l 1.00-2.00 0.10-0.20 TPGX 090204-L 9.52 5.56 2.38 0.40 2.50 l l l l 1.00-2.50 0.15-0.20 TPGX 110302-L 11.00 6.35 3.18 0.20 3.50 l l l 1.00-2.50 0.10-0.20 TPGX 110304-L 11.00 6.35 3.18 0.40 3.50 l l l l 1.00-3.00 0.15-0.20 TPGX 110308-L 11.00 6.35 3.18 0.80 3.50 l 1.00-3.50 0.15-0.25 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• A/E-STFPR-X (B107) • MG STFPR-X (B108). WBGT Позитивные тригональные пластины с задним углом 5° и шлифованным стружколомом для чистового точения 93º 80° l 5° 2.24 r a º di S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IC3028 IC908 IC807 IC907 (мм) (мм/об) WBGT 060102L 2.18 3.97 1.59 0.20 l l l l 0.10-1.00 0.05-0.10 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• E/S-SWUBR/L (B109) • MG-SWUBR/L (B111) • MGSIR/L (B110) • MTSR-C-SINGLE (каталог фрезерного инструмента ISCAR) • SIR/L (C61). B190 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
