Каталог Iscar инструмент для токарной обработки - страница 216

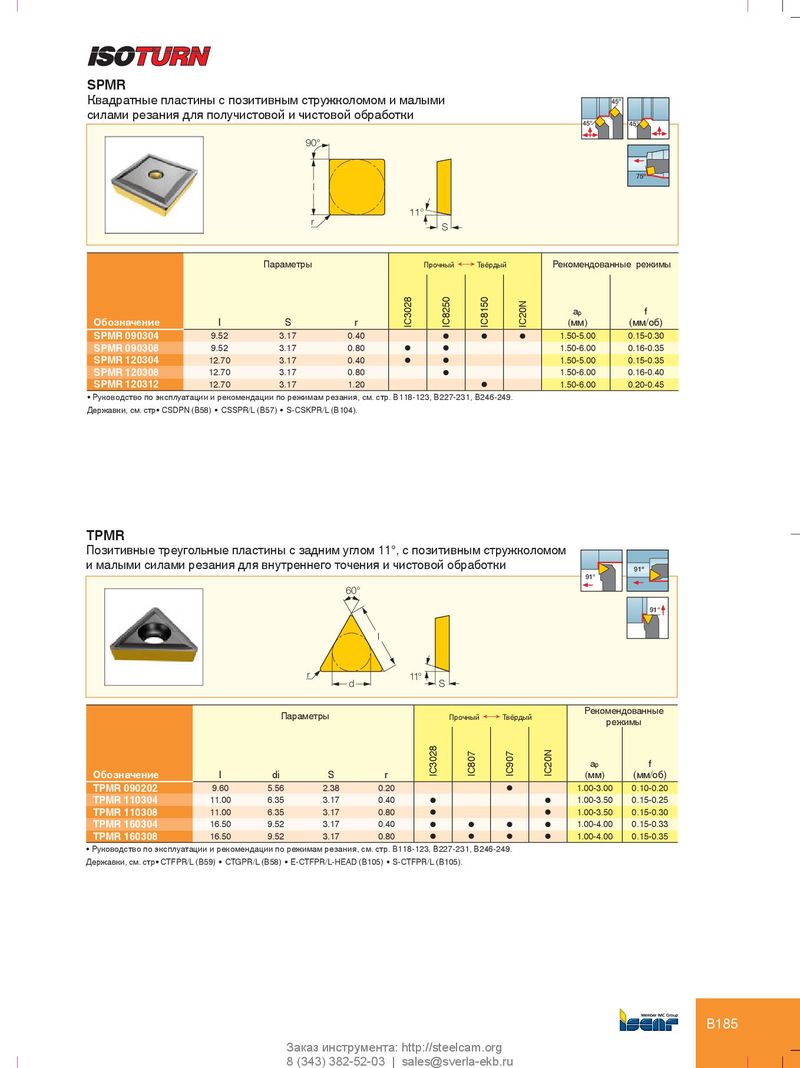

SPMR Квадратные пластины с позитивным стружколомом и малыми 45° силами резания для получистовой и чистовой обработки 45° 45° 90° 75º l 11° r S Параметры Прочный Ö Твёрдый Рекомендованные режимы a p f Обозначение l S r IC3028 IC8250 IC8150 IC20N (мм) (мм/об) SPMR 090304 9.52 3.17 0.40 l l l 1.50-5.00 0.15-0.30 SPMR 090308 9.52 3.17 0.80 l l 1.50-6.00 0.16-0.35 SPMR 120304 12.70 3.17 0.40 l l 1.50-5.00 0.15-0.35 SPMR 120308 12.70 3.17 0.80 l 1.50-6.00 0.16-0.40 SPMR 120312 12.70 3.17 1.20 l 1.50-6.00 0.20-0.45 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• CSDPN (B58) • CSSPR/L (B57) • S-CSKPR/L (B104). TPMR Позитивные треугольные пластины с задним углом 11°, с позитивным стружколомом и малыми силами резания для внутреннего точения и чистовой обработки 91º 91° 60° 91° l r 11° d S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r IC3028 IC807 IC907 IC20N (мм) (мм/об) TPMR 090202 9.60 5.56 2.38 0.20 l 1.00-3.00 0.10-0.20 TPMR 110304 11.00 6.35 3.17 0.40 l l 1.00-3.50 0.15-0.25 TPMR 110308 11.00 6.35 3.17 0.80 l l 1.00-3.50 0.15-0.30 TPMR 160304 16.50 9.52 3.17 0.40 l l l l 1.00-4.00 0.15-0.33 TPMR 160308 16.50 9.52 3.17 0.80 l l l l 1.00-4.00 0.15-0.35 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• CTFPR/L (B59) • CTGPR/L (B58) • E-CTFPR/L-HEAD (B105) • S-CTFPR/L (B105). B185 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
