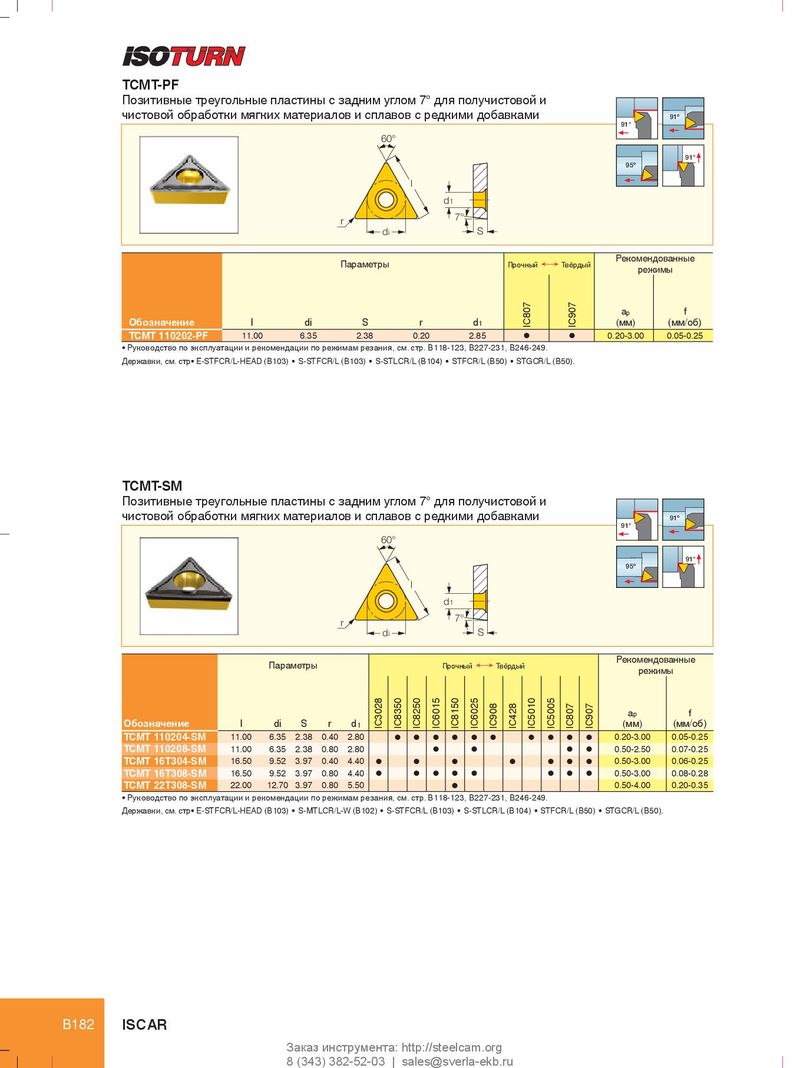

Каталог Iscar инструмент для токарной обработки - страница 213

TCMT-PF Позитивные треугольные пластины с задним углом 7° для получистовой и чистовой обработки мягких материалов и сплавов с редкими добавками 91º 91° 60° 91° 95º l d1 7° r di S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r d 1 IC807 IC907 (мм) (мм/об) TCMT 110202-PF 11.00 6.35 2.38 0.20 2.85 l l 0.20-3.00 0.05-0.25 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• E-STFCR/L-HEAD (B103) • S-STFCR/L (B103) • S-STLCR/L (B104) • STFCR/L (B50) • STGCR/L (B50). TCMT-SM Позитивные треугольные пластины с задним углом 7° для получистовой и чистовой обработки мягких материалов и сплавов с редкими добавками 91º 91° 60° 91° 95º l d1 7° r di S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r d 1 IC3028 IC8350 IC8250 IC6015 IC8150 IC6025 IC908 IC428 IC5010 IC5005 IC807 IC907 (мм) (мм/об) TCMT 110204-SM 11.00 6.35 2.38 0.40 2.80 l l l l l l l l l l 0.20-3.00 0.05-0.25 TCMT 110208-SM 11.00 6.35 2.38 0.80 2.80 l l l l 0.50-2.50 0.07-0.25 TCMT 16T304-SM 16.50 9.52 3.97 0.40 4.40 l l l l l l l 0.50-3.00 0.06-0.25 TCMT 16T308-SM 16.50 9.52 3.97 0.80 4.40 l l l l l l l l 0.50-3.00 0.08-0.28 TCMT 22T308-SM 22.00 12.70 3.97 0.80 5.50 l 0.50-4.00 0.20-0.35 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• E-STFCR/L-HEAD (B103) • S-MTLCR/L-W (B102) • S-STFCR/L (B103) • S-STLCR/L (B104) • STFCR/L (B50) • STGCR/L (B50). B182 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
