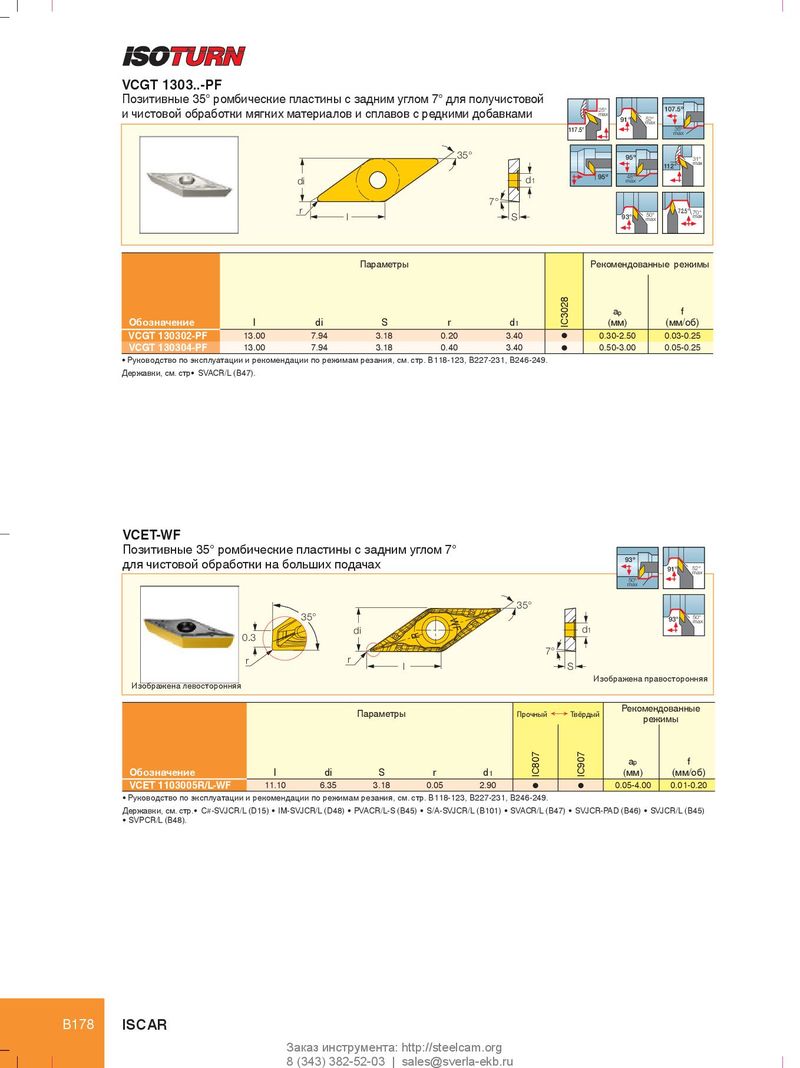

VCGT 1303..-PF Позитивные 35° ромбические пластины с задним углом 7° для получистовой 25°  107.5º и чистовой обработки мягких материалов и сплавов с редкими добавками max 91° 52° max 117.5° 35º max 35° 95º 31° max 112° 95º 48º di d 1 max 7° r l S 50° 72.5° 70° 93° max max Параметры Рекомендованные режимы a p f Обозначение l di S r d 1 IC3028 (мм) (мм/об) VCGT 130302-PF 13.00 7.94 3.18 0.20 3.40 l 0.30-2.50 0.03-0.25 VCGT 130304-PF 13.00 7.94 3.18 0.40 3.40 l 0.50-3.00 0.05-0.25 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• SVACR/L (B47). VCET-WF Позитивные 35° ромбические пластины с задним углом 7° 93º для чистовой обработки на больших подачах 91° 52° max 50º max 35° 35° WF 93° 50° max di d 1 0.3 R 7° r r l S Изображена правосторонняя Изображена левосторонняя Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r d 1 IC807 IC907 (мм) (мм/об) VCET 1103005R/L-WF 11.10 6.35 3.18 0.05 2.90 l l 0.05-4.00 0.01-0.20 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр.• C#-SVJCR/L (D15) • IM-SVJCR/L (D48) • PVACR/L-S (B45) • S/A-SVJCR/L (B101) • SVACR/L (B47) • SVJCR-PAD (B46) • SVJCR/L (B45) • SVPCR/L (B48). B178 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
