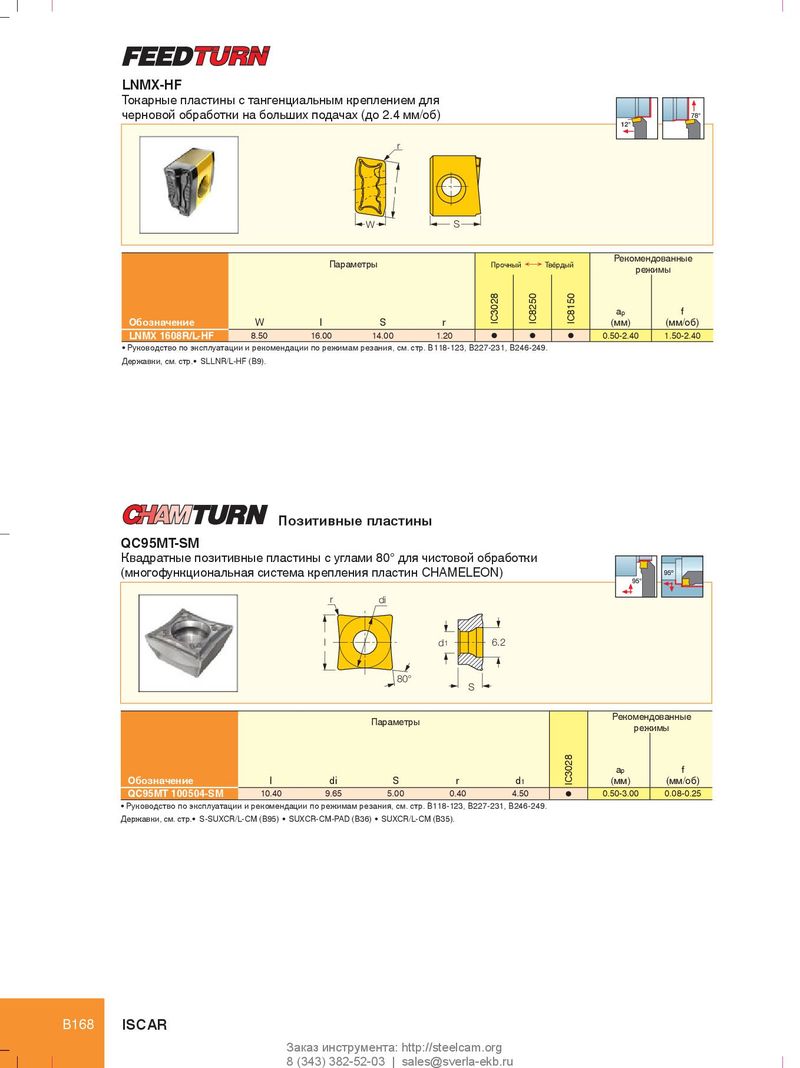

Каталог Iscar инструмент для токарной обработки - страница 199

LNMX-HF Токарные пластины с тангенциальным креплением для черновой обработки на больших подачах (до 2.4 мм/об) 78° 12° r I W S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение W l S r IC3028 IC8250 IC8150 (мм) (мм/об) LNMX 1608R/L-HF 8.50 16.00 14.00 1.20 l l l 0.50-2.40 1.50-2.40 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр.• SLLNR/L-HF (B9). Позитивные пластины QC95MT-SM Квадратные позитивные пластины с углами 80° для чистовой обработки (многофункциональная система крепления пластин CHAMELEON) 95º 95° r di l d 1 6.2 80° S Рекомендованные Параметры режимы a p f Обозначение l di S r d 1 IC3028 (мм) (мм/об) QC95MT 100504-SM 10.40 9.65 5.00 0.40 4.50 l 0.50-3.00 0.08-0.25 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр.• S-SUXCR/L-CM (B95) • SUXCR-CM-PAD (B36) • SUXCR/L-CM (B35). B168 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
