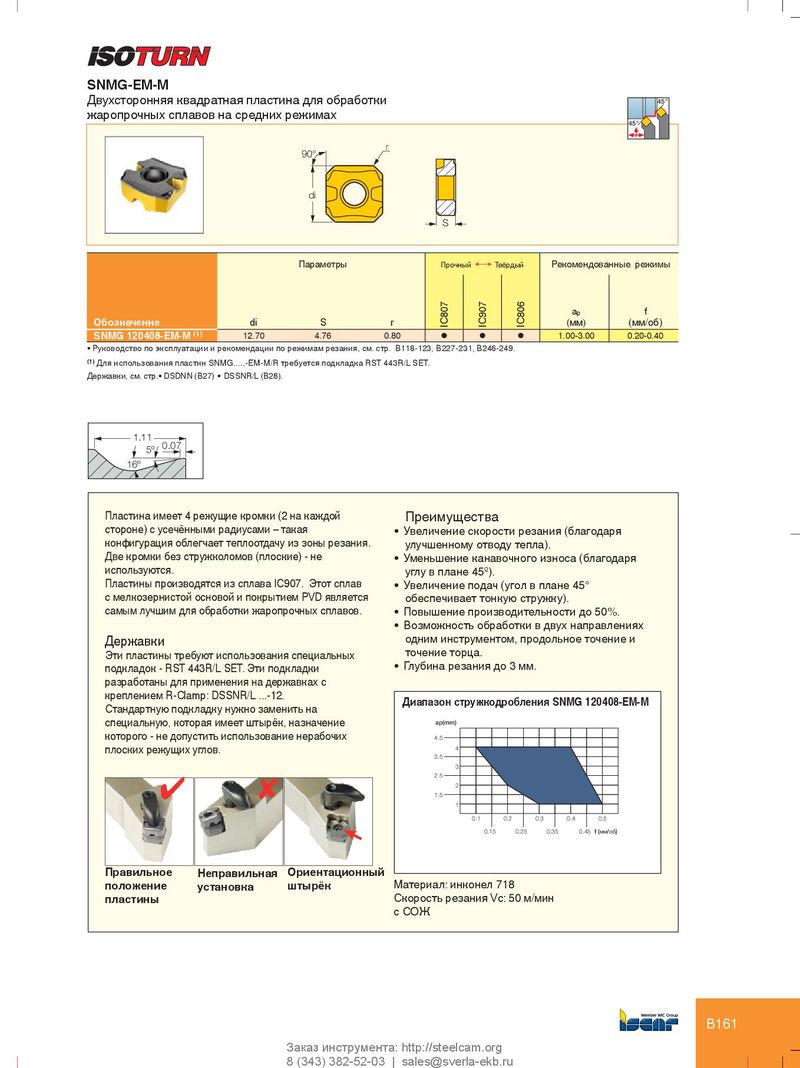

Каталог Iscar инструмент для токарной обработки - страница 192

SNMG-EM-M Двухсторонняя квадратная пластина для обработки 45° жаропрочных сплавов на средних режимах 45° r 90° di S Параметры Прочный Ö Твёрдый Рекомендованные режимы a p f Обозначение di S r IC807 IC907 IC806 (мм) (мм/об) SNMG 120408-EM-M (1) 12.70 4.76 0.80 l l l 1.00-3.00 0.20-0.40 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. (1) Для использования пластин SNMG.....-EM-M/R требуется подкладка RST 443R/L SET. Державки, см. стр.• DSDNN (B27) • DSSNR/L (B28). 1.11 0.07 5º 16º Пластина имеет 4 режущие кромки (2 на каждой Преимущества стороне) с усечёнными радиусами – такая • Увеличение скорости резания (благодаря конфигурация облегчает теплоотдачу из зоны резания. улучшенному отводу тепла). Две кромки без стружколомов (плоские) - не • Уменьшение канавочного износа (благодаря используются. углу в плане 45º). Пластины производятся из сплава IC907. Этот сплав • Увеличение подач (угол в плане 45° с мелкозернистой основой и покрытием PVD является обеспечивает тонкую стружку). самым лучшим для обработки жаропрочных сплавов. • Повышение производительности до 50%. • Возможность обработки в двух направлениях Державки одним инструментом, продольное точение и Эти пластины требуют использования специальных точение торца. подкладок - RST 443R/L SET. Эти подкладки • Глубина резания до 3 мм. разработаны для применения на державках с креплением R-Clamp: DSSNR/L ...-12. Диапазон стружкодробления SNMG 120408-EM-M Стандартную подкладку нужно заменить на специальную, которая имеет штырёк, назначение ap(mm) которого - не допустить использование нерабочих 4.5 плоских режущих углов. 4 3.5 3 2.5 2 4 8 1.5 1 0.1 0.2 0.3 0.4 0.5 0.15 0.25 0.35 0.45 f (мм/об) Правильное Неправильная Ориентационный положение установка штырёк Материал: инконел 718 пластины Скорость резания Vc: 50 м/мин с СОЖ B161 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
