Каталог Iscar инструмент для нарезания резьбы - страница 117

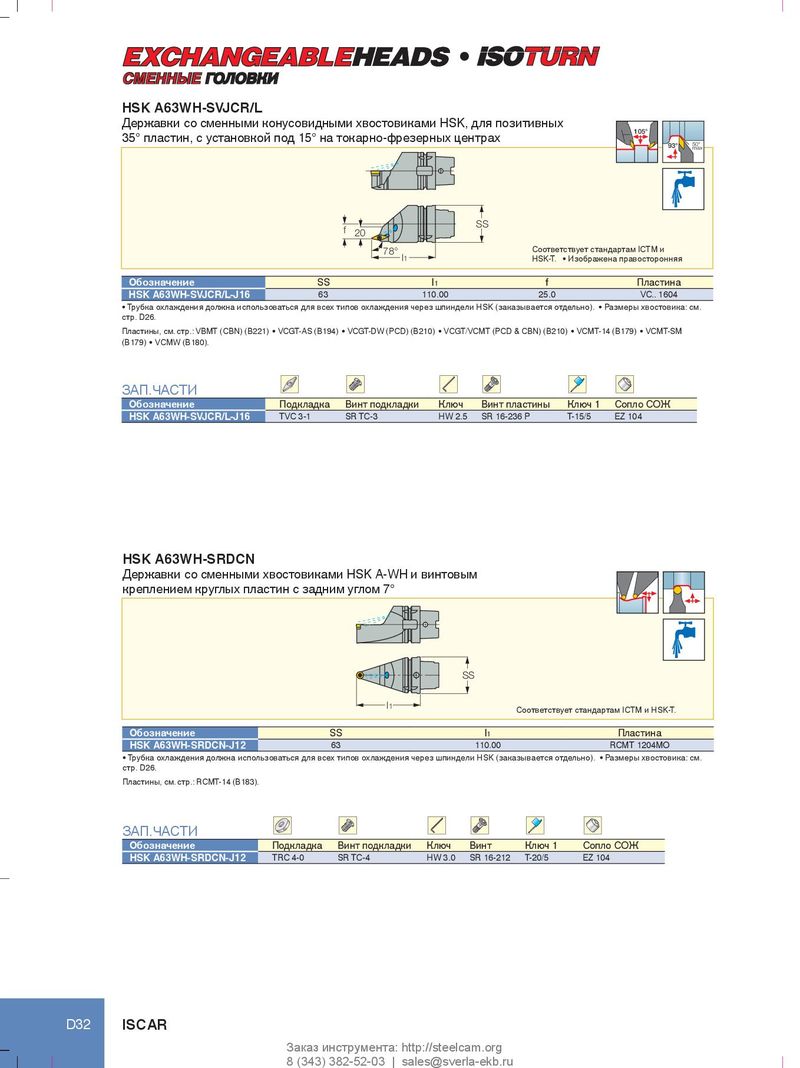

l СМЕННЫЕ ГОЛОВКИ HSK A63WH-SVJCR/L Державки со сменными конусовидными хвостовиками HSK, для позитивных 105° 35° пластин, с установкой под 15° на токарно-фрезерных центрах 93° 50° max f SS 20 78° Соответствует стандартам ICTM и l1 HSK-T. • Изображена правосторонняя Обозначение SS l1 f Пластина HSK A63WH-SVJCR/L-J16 63 110.00 25.0 VC.. 1604 • Трубка охлаждения должна использоваться для всех типов охлаждения через шпиндели HSK (заказывается отдельно). • Размеры хвостовика: см. стр. D26. Пластины, см. стр.: VBMT (CBN) (B221) • VCGT‑AS (B194) • VCGT‑DW (PCD) (B210) • VCGT/VCMT (PCD & CBN) (B210) • VCMT‑14 (B179) • VCMT‑SM (B179) • VCMW (B180). ЗАП.ЧАСТИ Обозначение Подкладка Винт подкладки Ключ Винт пластины Ключ 1 Сопло СОЖ HSK A63WH-SVJCR/L-J16 TVC 3-1 SR TC-3 HW 2.5 SR 16-236 P T-15/5 EZ 104 HSK A63WH-SRDCN Державки со сменными хвостовиками HSK A-WH и винтовым креплением круглых пластин с задним углом 7° SS l1 Соответствует стандартам ICTM и HSK-T. Обозначение SS l1 Пластина HSK A63WH-SRDCN-J12 63 110.00 RCMT 1204MO • Трубка охлаждения должна использоваться для всех типов охлаждения через шпиндели HSK (заказывается отдельно). • Размеры хвостовика: см. стр. D26. Пластины, см. стр.: RCMT‑14 (B183). ЗАП.ЧАСТИ Обозначение Подкладка Винт подкладки Ключ Винт Ключ 1 Сопло СОЖ HSK A63WH-SRDCN-J12 TRC 4-0 SR TC-4 HW 3.0 SR 16-212 T-20/5 EZ 104 D32 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
