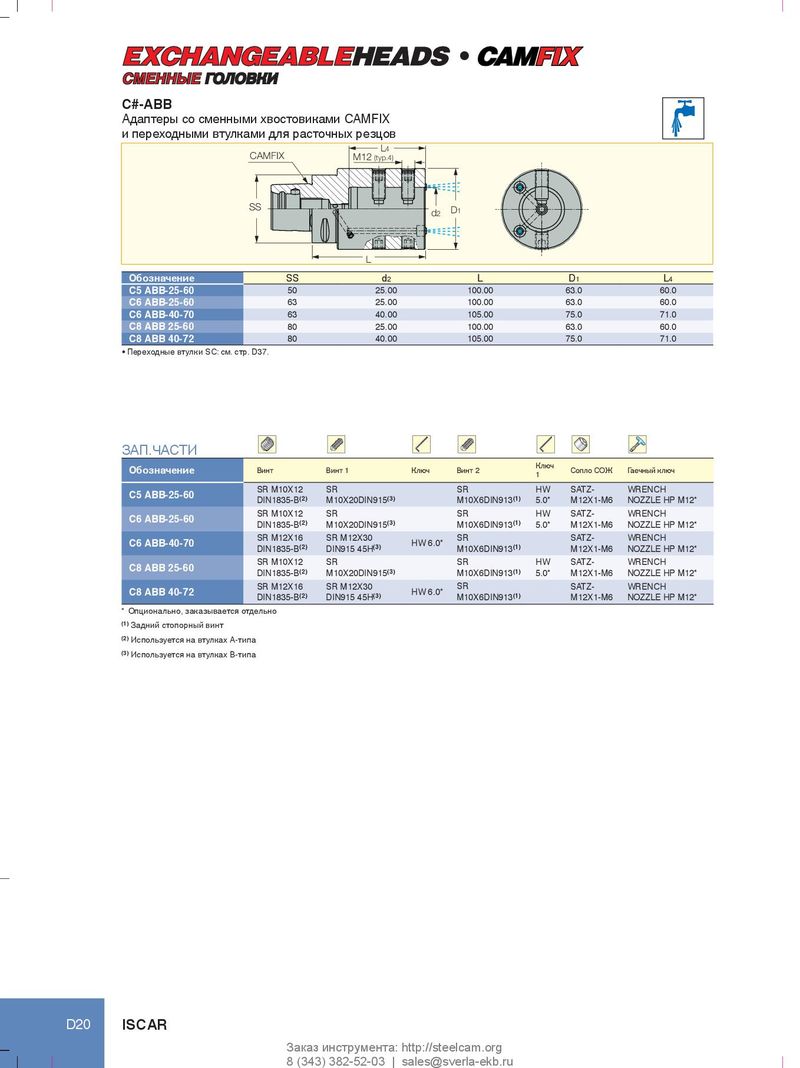

Каталог Iscar инструмент для нарезания резьбы - страница 105

l СМЕННЫЕ ГОЛОВКИ C#-ABB Адаптеры со сменными хвостовиками CAMFIX и переходными втулками для расточных резцов CAMFIX L4 M12 (typ.4) SS d2 D1 L Обозначение SS d2 L D1 L4 C5 ABB-25-60 50 25.00 100.00 63.0 60.0 C6 ABB-25-60 63 25.00 100.00 63.0 60.0 C6 ABB-40-70 63 40.00 105.00 75.0 71.0 C8 ABB 25-60 80 25.00 100.00 63.0 60.0 C8 ABB 40-72 80 40.00 105.00 75.0 71.0 • Переходные втулки SC: см. стр. D37. ЗАП.ЧАСТИ Обозначение Винт Винт 1 Ключ Винт 2 Ключ Сопло СОЖ Гаечный ключ 1 C5 ABB-25-60 SR M10X12 SR SR HW SATZ- WRENCH DIN1835-B(2) M10X20DIN915(3) M10X6DIN913(1) 5.0* M12X1-M6 NOZZLE HP M12* C6 ABB-25-60 SR M10X12 SR SR HW SATZ- WRENCH DIN1835-B(2) M10X20DIN915(3) M10X6DIN913(1) 5.0* M12X1-M6 NOZZLE HP M12* C6 ABB-40-70 SR M12X16 SR M12X30 HW 6.0* SR SATZ- WRENCH DIN1835-B(2) DIN915 45H(3) M10X6DIN913(1) M12X1-M6 NOZZLE HP M12* C8 ABB 25-60 SR M10X12 SR SR HW SATZ- WRENCH DIN1835-B(2) M10X20DIN915(3) M10X6DIN913(1) 5.0* M12X1-M6 NOZZLE HP M12* C8 ABB 40-72 SR M12X16 SR M12X30 HW 6.0* SR SATZ- WRENCH DIN1835-B(2) DIN915 45H(3) M10X6DIN913(1) M12X1-M6 NOZZLE HP M12* * Опционально, заказывается отдельно (1) Задний стопорный винт (2) Используется на втулках A-типа (3) Используется на втулках B-типа D20 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
