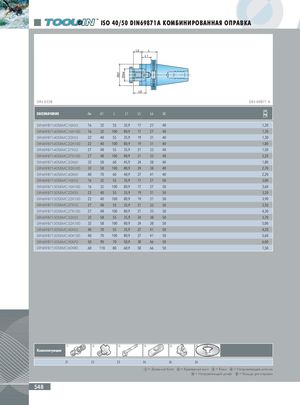

Ød1 Ødw ISO 40/50 DIN69871A КОМБИНИРОВАННАЯ ОПРАВКА L5 L L1 L6 DIN 6358 DIN 69871 A ОБОЗНАЧЕНИЕ dw d1 L L1 L5 L6 SK DIN6987140SEMC16X55 16 32 55 35,9 17 27 40 1,20 DIN6987140SEMC16X100 16 32 100 80,9 17 27 40 1,30 DIN6987140SEMC22X55 22 40 55 35,9 19 31 40 1,30 DIN6987140SEMC22X100 22 40 100 80,9 19 31 40 1,80 DIN6987140SEMC27X55 27 48 55 35,9 21 33 40 1,50 DIN6987140SEMC27X100 27 48 100 80,9 21 33 40 2,20 DIN6987140SEMC32X60 32 58 60 45,9 24 38 40 1,80 DIN6987140SEMC32X100 32 58 100 80,9 24 38 40 2,70 DIN6987140SEMC40X60 40 70 60 40,9 27 41 40 2,20 DIN6987150SEMC16X55 16 32 55 35,9 17 27 50 3,00 DIN6987150SEMC16X100 16 32 100 80,9 17 27 50 3,60 DIN6987150SEMC22X55 22 40 55 35,9 19 31 50 3,20 DIN6987150SEMC22X100 22 40 100 80,9 19 31 50 3,90 DIN6987150SEMC27X55 27 48 55 35,9 21 33 50 3,50 DIN6987150SEMC27X100 27 48 100 80,9 21 33 50 4,30 DIN6987150SEMC32X55 32 58 55 35,9 24 38 50 3,70 DIN6987150SEMC32X100 32 58 100 80,9 24 38 50 5,00 DIN6987150SEMC40X55 40 70 55 35,9 27 41 50 4,20 DIN6987150SEMC40X100 40 70 100 80,9 27 41 50 5,60 DIN6987150SEMC50X70 50 90 70 50,9 30 46 50 6,00 DIN6987150SEMC60X80 60 110 80 60,9 50 66 50 7,50 ᕃ ᕄ ᕅ ᕆ ᕇ ᕈ Комплектующие Z1 Z3 Z3 Z6 Z6 Z6 ᕃ = Затяжной болт ᕄ = Крепежный винт ᕅ = Ключ ᕆ = Направляющая шпонка ᕇ = Направляющий штифт ᕈ = Кольцо для оправки 548
