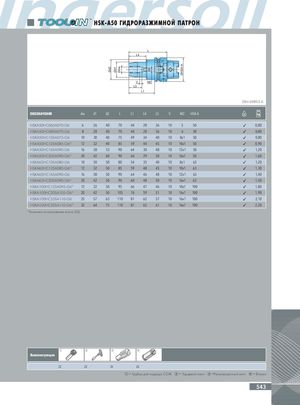

Ød2 Ød1 Ødw ØHSK-A HSK-A50 ГИДРОРАЗЖИМНОЙ ПАТРОН L L4 V M2 L5 L1 DIN 69893 A ОБОЗНАЧЕНИЕ dw d1 d2 L L1 L4 L5 V M2 HSK-A IK HSKA50HC06SA070-G6 6 26 40 70 44 28 36 10 5 50  0,80 HSKA50HC08SA070-G6 8 28 40 70 44 28 36 10 6 50  0,80 HSKA50HC10SA075-G6 10 30 40 75 49 34 40 10 8x1 50  0,80 HSKA50HC12SA085-G61) 12 32 40 85 59 44 45 10 10x1 50  0,90 HSKA50HC16SA090-G6 16 38 53 90 64 30 48 10 12x1 50  1,20 HSKA50HC20SA090-G61) 20 42 60 90 64 29 50 10 16x1 50  1,60 HSKA63HC10SA080-G6 10 30 50 80 54 35 40 10 8x1 63  1,20 HSKA63HC12SA085-G61) 12 32 50 85 59 48 45 10 10x1 63  1,30 HSKA63HC16SA090-G6 16 38 50 90 64 46 48 10 12x1 63  1,40 HSKA63HC20SA090-G61) 20 42 50 90 64 48 50 10 16x1 63  1,50 HSKA100HC12SA095-G61) 12 32 50 95 66 47 46 10 10x1 100  1,80 HSKA100HC20SA105-G61) 20 42 50 105 76 59 51 10 16x1 100  1,90 HSKA100HC25SA110-G6 25 57 63 110 81 62 57 10 16x1 100  2,10 HSKA100HC32SA110-G61) 32 64 75 110 81 62 61 10 16x1 100  2,20 1) Возможно использование втулок (Z6) ᕃ ᕄ ᕅ ᕆ Комплектующие Z2 Z2 Z4 Z6 ᕃ = Трубка для подвода СОЖ ᕄ = Торцевой ключ ᕅ =Регулировочный винт ᕆ = Втулки 543
