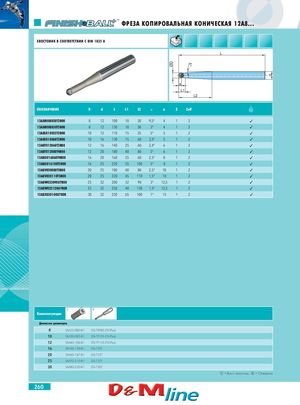

ØD d k° ФРЕЗА КОПИРОВАЛЬНАЯ КОНИЧЕСКАЯ 12A8... ХВОСТОВИК В СООТВЕТСТВИИ С DIN 1835 A L a L1 L2 ОБОЗНАЧЕНИЕ D d L L1 L2 ␬ a Z Zeff IK 12A8R008020T2R00 8 12 100 10 20 9,5° 4 1 2  12A8R008050T2R00 8 12 130 10 50 3° 4 1 2  12A8S010025T2R00 10 12 110 15 25 5° 5 1 2  12A8S010060T3R00 10 16 130 15 60 3,5° 5 1 2  12A8T012060T3R00 12 16 140 25 60 2,4° 6 1 2  12A8T012080T4R00 12 20 180 40 80 5° 6 1 2  12A8U016060T4R00 16 20 160 25 60 2,5° 8 1 2  12A8U016100T5R00 16 25 220 55 100 5° 8 1 2  12A8V020080T5R00 20 25 180 40 80 2,5° 10 1 2  12A8V020110T5R00 20 25 220 45 110 1,5° 10 1 2  12A8W025090U7R00 25 32 200 32 90 3° 12,5 1 2  12A8W025130U7R00 25 32 250 40 130 1,5° 12,5 1 2  12A8X030100U7R00 30 32 250 65 100 1° 15 1 2  ᕃ ᕄ Комплектующие Диапазон диаметров 8 SM25-080-B1 DS-TP08S (TX-Plus) 10 SM30-083-B1 DS-TP10S (TX-Plus) 12 SM40-106-B1 DS-TP15S (TX-Plus) 16 SM50-139-B1 DS-T20T 20 SM60-167-B1 DS-T25T 25 SM70-210-B1 DS-T25T 30 SM80-250-B1 DS-T30T ᕃ = Винт пластины ᕄ = Отвертка 260
