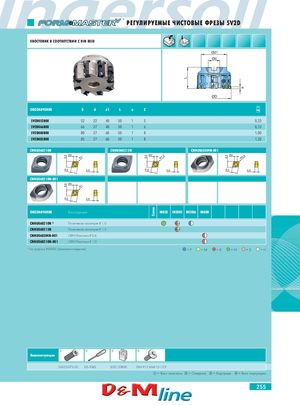

6,56,5 6,5 Сплав L 6,5 a РЕГУЛИРУЕМЫЕ ЧИСТОВЫЕ ФРЕЗЫ 5V2D ХВОСТОВИК В СООТВЕТСТВИИ С DIN 8030 Ød1 Ød ØD ОБОЗНАЧЕНИЕ D d d1 L a Z 5V2D052R00 52 22 40 50 1 5 0,33 5V2D066R00 66 27 48 50 1 6 0,33 5V2D080R00 80 27 60 50 1 8 1,00 5V2D085R00 85 27 60 50 1 8 1,20 CNHU060310N CNHU060315N CNHU060304N-001 Ø3 R1 Ø3 R1,5 Ø3 R0,4 6,5 3,6 6,5 3,6 6,5 3,6 CNHU060310N-001 Ø3 R1 6,5 3,6 ОБОЗНАЧЕНИЕ Конструкция IN05S IN2005 IN2006 IN80B CNHU060310N 1) Позитивная геометрия R 1,0 CNHU060315N Позитивная геометрия R 1,5 CNHU060304N-001 CBN Пластина R 0,4 CNHU060310N-001 CBN Пластина R 1,0 1) по запросу IN3005 (алмазное покрытие) =P =M =K =N =S =H ᕃ ᕄ ᕅ ᕆ Комплектующие SM25-075-20 DS-T08S 65D133R00 DIN 912 M4X12-12.9 ᕃ = Винт пластины ᕄ = Отвертка ᕅ = Картридж ᕆ = Винт картриджа 255
