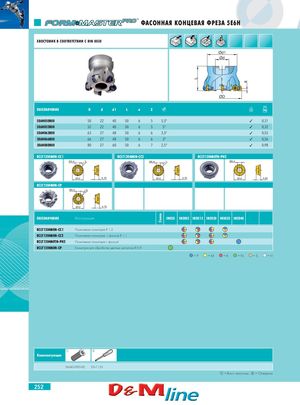

Сплав L a ФАСОННАЯ КОНЦЕВАЯ ФРЕЗА 5E6H ХВОСТОВИК В СООТВЕТСТВИИ С DIN 8030 Ød1 Ød ØD ОБОЗНАЧЕНИЕ D d d1 L a Z IK 5E6H050R00 50 22 40 50 6 5 5,5°  0,31 5E6H052R00 52 22 40 50 6 5 5°  0,32 5E6H063R00 63 27 48 50 6 6 3,5°  0,55 5E6H066R00 66 27 48 50 6 6 3°  0,56 5E6H080R00 80 27 60 50 6 7 2,5°  0,98 RCLT1204M0N-CC1 RCLT1204M0N-CC2 RCLT1204M0TN-PH2 Ø4,4 R1,2 Ø4,4 R1,1 Ø4,4 Ø12 4,76 Ø12 4,76 Ø12 4,83 RCLT1204M0N-CP Ø4,4 R0,9 Ø12 4,76 ОБОЗНАЧЕНИЕ Конструкция IN05S IN2005 IN2015 IN2030 IN2035 IN2040 RCLT1204M0N-CC1 Позитивная геометрия R 1,2 RCLT1204M0N-CC2 Позитивная геометрия с фаской R 1,1 RCLT1204M0TN-PH2 Позитивная геометрия с фаской RCLT1204M0N-CP Геометрия для обработки цветных металлов R 0,9 =P =M =K =N =S =H ᕃ ᕄ Комплектующие SM40-090-00 DS-T15S ᕃ = Винт пластины ᕄ = Отвертка 252
