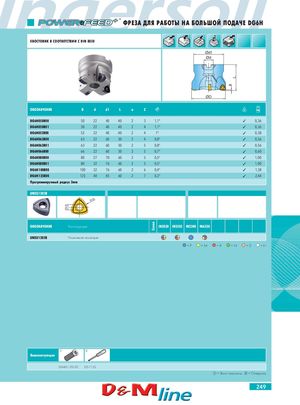

Ø4,8 Сплав a L ФРЕЗА ДЛЯ РАБОТЫ НА БОЛЬШОЙ ПОДАЧЕ DG6H ХВОСТОВИК В СООТВЕТСТВИИ С DIN 8030 HIGH FEED Ød1 Ød ØD ОБОЗНАЧЕНИЕ D d d1 L a Z IK DG6H050R00 50 22 40 40 2 3 1,1°  0,36 DG6H050R01 50 22 40 40 2 4 1,1°  0,36 DG6H052R00 52 22 40 40 2 4 1°  0,38 DG6H063R00 63 22 60 50 2 4 0,8°  0,56 DG6H063R01 63 22 60 50 2 5 0,8°  0,56 DG6H066R00 66 22 60 50 2 5 0,7°  0,60 DG6H080R00 80 27 70 60 2 5 0,5°  1,00 DG6H080R01 80 32 76 60 2 5 0,5°  1,00 DG6H100R00 100 32 76 60 2 6 0,4°  1,38 DG6H125R00 125 40 85 60 2 7 0,3°  2,44 Программируемый радиус 3mm UNEU1205R R15 ОБОЗНАЧЕНИЕ Конструкция IN2030 IN2505 IN2540 IN6530 UNEU1205R Позитивная геометрия =P =M =K =N =S =H ᕃ ᕄ Комплектующие SM40-120-20 DS-T15S ᕃ = Винт пластины ᕄ = Отвертка 249
