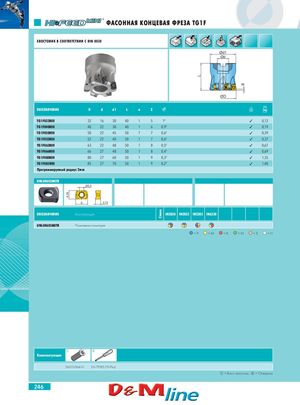

6,39 Сплав L a ФАСОННАЯ КОНЦЕВАЯ ФРЕЗА TG1F ХВОСТОВИК В СООТВЕТСТВИИ С DIN 8030 HIGH FEED Ød1 Ød ØD ОБОЗНАЧЕНИЕ D d d1 L a Z IK TG1F032R00 32 16 30 40 1 5 1°  0,12 TG1F040R00 40 22 38 40 1 6 0,9°  0,19 TG1F050R00 50 22 45 50 1 7 0,6°  0,39 TG1F052R00 52 22 40 50 1 7 0,6°  0,37 TG1F063R00 63 22 48 50 1 8 0,5°  0,67 TG1F066R00 66 27 48 50 1 8 0,4°  0,69 TG1F080R00 80 27 60 50 1 9 0,3°  1,35 TG1F085R00 85 27 70 50 1 9 0,2°  1,40 Программируемый радиус 2mm UNLU0603M0TR Ø3,3 9 3,73 ОБОЗНАЧЕНИЕ Конструкция IN2030 IN2035 IN2505 IN6530 UNLU0603M0TR Позитивная геометрия =P =M =K =N =S =H ᕃ ᕄ Комплектующие SM25-064-01 DS-TP08S (TX-Plus) ᕃ = Винт пластины ᕄ = Отвертка 246
