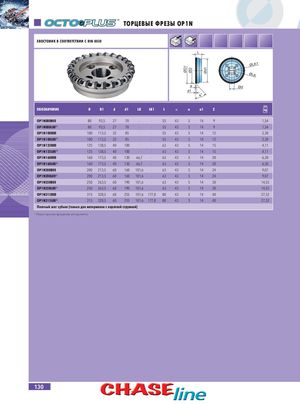

ØD1 ØD Ød1 ТОРЦЕВЫЕ ФРЕЗЫ OP1N ХВОСТОВИК В СООТВЕТСТВИИ С DIN 8030 L ØLK1 ØLK a Ød a1 k° ОБОЗНАЧЕНИЕ D D1 d d1 LK LK1 L k a a1 Z OP1N080R00 80 93,5 27 70 - - 55 43 5 14 9 1,54 OP1N080L001) 80 93,5 27 70 - - 55 43 5 14 9 1,54 OP1N100R00 100 113,5 32 85 - - 55 43 5 14 12 2,30 OP1N100L001) 100 113,5 32 85 - - 55 43 5 14 12 2,30 OP1N125R00 125 138,5 40 100 - - 63 43 5 14 15 4,11 OP1N125L001) 125 138,5 40 100 - - 63 43 5 14 15 4,11 OP1N160R00 160 173,5 40 130 66,7 - 63 43 5 14 20 6,30 OP1N160L001) 160 173,5 40 130 66,7 - 63 43 5 14 20 6,30 OP1N200R00 200 213,5 60 160 101,6 - 63 43 5 14 24 9,07 OP1N200L001) 200 213,5 60 160 101,6 - 63 43 5 14 24 9,07 OP1N250R00 250 263,5 60 190 101,6 - 63 43 5 14 30 14,55 OP1N250L001) 250 263,5 60 190 101,6 - 63 43 5 14 30 14,55 OP1N315R00 315 328,5 60 255 101,6 177,8 80 43 5 14 40 27,32 OP1N315L001) 315 328,5 60 255 101,6 177,8 80 43 5 14 40 27,32 Плотный шаг зубьев (только для материалов с короткой стружкой) 1) Левосторонее вращение инструмента 130
