Каталог Ingersoll инструмент для нарезания резьбы - страница 74

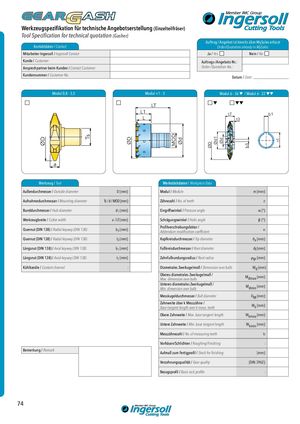

ØD Ts ØD MOD Ød ØD Ød1 Ød ØD Ød1 b3Ød b3 t1 Werkzeugspezifikation für technische Angebotserstellung (Einzelteilfräser) Tool Specification for technical quotation (Gasher) Auftrag / Angebot ist bereits über MySales erfasst Kontaktdaten / Contact Order/Quotation already in MySales Mitarbeiter Ingersoll / Ingersoll Contact Ja / Yes Nein / No Kunde / Customer Auftrags-/Angebots-Nr.: Ansprechpartner beim Kunden / Contact Customer Order-/Quotation-No.: Kundennummer / Customer No. Datum / Date: Modul 0,8 - 3,5 Modul <1 - 3 Modul 6 - 36 t / Modul 6 - 22 tt LT t tt L1 LT LT b1 b1 L t3 t3 a Werkzeug / Tool Werkstückdaten / Workpiece Data Außendurchmesser / Outside diameter D [mm]: Modul / Module m [mm]: Aufnahmedurchmesser / Mounting diameter Ts / d / MOD [mm]: Zähnezahl / No. of teeth z: Bunddurchmesser / Hub diameter d1 [mm]: Eingriffswinkel / Pressure angle a [°]: Werkzeugbreite / Cutter width a / LT [mm]: Schrägungswinkel / Helix angle b [°]: Quernut (DIN 138) / Radial keyway (DIN 138) b3 [mm]: Profilverschiebungsfaktor /Addendum modification coefficient x: Quernut (DIN 138) / Radial keyway (DIN 138) t3 [mm]: Kopfkreisdurchmesser / Tip diameter da [mm]: Längsnut (DIN 138) / Axial keyway (DIN 138) b1 [mm]: Fußkreisdurchmesser / Root diameter df [mm]: Längsnut (DIN 138) / Axial keyway (DIN 138) t1 [mm]: Zahnfußrundungsradius / Root radius rfP [mm]: Kühlkanäle / Coolant channel : Diametrales Zweikugelmaß / Dimension over balls Md [mm] Oberes diametrales Zweikugelmaß /Max. dimension over ballsMdmax [mm]: Unteres diametrales Zweikugelmaß /Min. dimension over ballsMdmin [mm]: Messkugeldurchmesser / Ball diameter DM [mm]: Zahnweite über k Messzähne /Base tangent length over k meas. teethWk [mm]: Obere Zahnweite / Max. base tangent length Wkmax [mm]: Untere Zahnweite / Min. base tangent length Wkmin [mm]: Messzähnezahl / No. of measuring teeth k: Vorfräsen/Schlichten / Roughing/Finishing : Bemerkung / Remark Aufmaß zum Fertigprofil / Stock for finishing [mm]: Verzahnungsqualität / Gear quality [DIN 3962]: Bezugsprofil / Basic rack profile : 74
