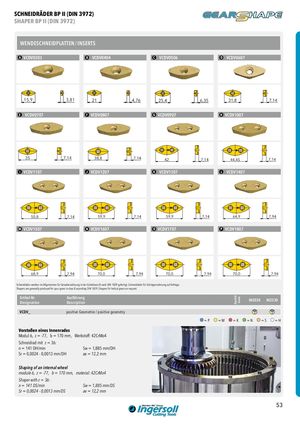

SCHNEIDRÄDER BP II (DIN 3972) SHAPER BP II (DIN 3972) WENDESCHNEIDPLATTEN / INSERTS A VCDV0303 B VCDV0404 C VCDV0506 D VCDV0607 15,9 3,81 21 4,76 25,4 6,35 31,8 7,14 E VCDV0707 F VCDV0807 G VCDV0907 H VCDV1007 35 7,14 38,8 7,14 42 7,14 44,45 7,14 I VCDV1107 J VCDV1207 K VCDV1307 L VCDV1407 50,8 7,14 59,9 7,14 59,9 7,14 64,9 7,94 M VCDV1507 N VCDV1607 O VCDV1707 P VCDV1807 68,9 7,94 70,0 7,94 70,0 7,94 70,0 7,94 Schneidräder werden im Allgemeinen für Geradverzahnung in der Güteklasse B nach DIN 1829 gefertigt. Schneidräder für Schrägverzahnung auf Anfrage. Shapers are generally produced for spur gears in class B according DIN 1829. Shapers für helical gears on request. Artikel-Nr. AusführungDesignationDescription IN2030 IN2530 VCDV_ positive Geometrie / positive geometry =P =M =K =N =S =H Vorstoßen eines Innenrades Modul 6, z = -77, b = 170 mm, Werkstoff: 42CrMo4 Schneidrad mit z = 36: n = 141 DH/min Sw = 1,885 mm/DH Sr = 0,0024 - 0,0013 mm/DH ae = 12,2 mm Shaping of an internal wheel module 6, z = -77, b = 170 mm, material: 42CrMo4 Shaper with z = 36: n = 141 DS/min Sw = 1,885 mm/DS Sr = 0,0024 - 0,0013 mm/DS ae = 12,2 mm 53 Qualität Grade
