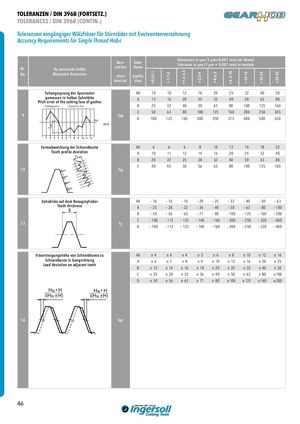

fuN >0,63-1 >1-1,6 >1,6-2,5 >2,5-4 >4-6,3 >6,3-10 >10-16 >16-25 >25-40 TOLERANZEN / DIN 3968 (FORTSETZ.) TOLERANCES / DIN 3968 (CONTIN.) Toleranzen eingängiger Wälzfräser für Stirnräder mit Evolventenverzahnung Accuracy Requirements for Single Thread Hobs Kurz- Güte-Nr.Zu messende GrößezeichenklasseToleranzen in µm (1 µm=0,001 mm) bei ModulTolerance in µm (1 µm = 0,001 mm) at module No. Measured dimension short quality descript. class Teilungssprung der Spannuten AA 10 10 12 16 20 25 32 40 50 gemessen in halber ZahnhöhePitch error of the cutting face of gashes A 12 16 20 25 32 40 50 63 80 Prüfdiagramm /Inspection chart B 25 32 40 50 63 80 100 125 160 C 50 63 80 100 125 160 200 250 345 9 Null fuN D 100 125 160 200 250 315 400 500 630 zero 1 2 3 4 5 6 7 8 9 10 11 12 Formabweichung der Schneidkante AA 6 6 6 8 10 12 14 18 22 Tooth profile deviation A 10 11 12 14 16 20 25 32 40 FfS B 20 22 25 28 32 40 50 63 80 C 40 45 50 56 63 80 100 125 160 12 FfS Zahndicke auf dem Bezugszylinder AA – 16 – 16 – 16 – 20 – 25 – 32 – 40 – 50 – 63 Tooth thicknessS A – 25 – 28 – 32 – 36 – 40 – 50 – 63 – 80 – 100 B – 50 – 56 – 63 – 71 – 80 – 100 – 125 – 160 – 200 C – 100 – 112 – 125 – 140 – 160 – 200 – 250 – 320 – 400 13 fS D – 100 – 112 – 125 – 140 – 160 – 200 – 250 – 320 – 400 Fräsersteigungshöhe von Schneidkante zu AA ±4 ±4 ±4 ±5 ±6 ±8 ± 10 ± 12 ± 16 Schneidkante in Gangrichtung A ±6 ±7 ±8 ±9 ± 10 ± 12 ± 16 ± 20 ± 25 Lead deviation on adjacent teeth B ± 12 ± 14 ± 16 ± 18 ± 20 ± 25 ± 32 ± 40 ± 50 C ± 25 ± 28 ± 32 ± 36 ± 40 ± 50 ± 63 ± 80 ±100 D ± 50 ± 56 ± 63 ± 71 ± 80 ±100 ±125 ±160 ±200 HN • H HN • H i(HN ±H) i(HN ±H) 14 fHF 46
