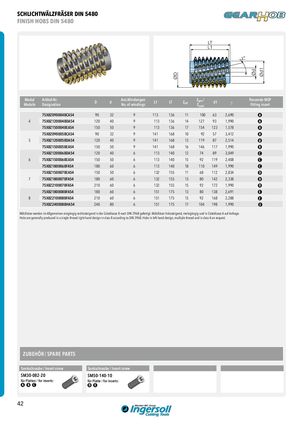

Каталог Ingersoll инструмент для нарезания резьбы - страница 42

ØD Ød Ød1 SCHLICHTWÄLZFRÄSER DIN 5480 FINISH HOBS DIN 5480 LT L1 γ° Modul Artikel-Nr.ModuleDesignation D d Anz.WindungenNo. of windingsL1LT Zeff. Zges./Ztotald1 g Passende WSPFitting insert 75X8Z090004BCA54 90 32 9 113 136 11 100 63 2,690 A 4 75X8Z120004BDA54 120 40 9 113 136 14 127 93 1,990 A 75X8Z150004BEA54 150 50 9 113 136 17 154 123 1,578 A 75X8Z090005BCA54 90 32 9 141 168 10 92 57 3,412 B 5 75X8Z120005BDA54 120 40 9 141 168 13 119 87 2,514 B 75X8Z150005BEA54 150 50 9 141 168 16 146 117 1,990 B 75X8Z120006BDA54 120 40 6 113 140 12 74 89 3,049 C 6 75X8Z150006BEA54 150 50 6 113 140 15 92 119 2,408 C 75X8Z180006BFA54 180 60 6 113 140 18 110 149 1,990 C 75X8Z150007BEA54 150 50 6 132 155 11 68 112 2,834 D 7 75X8Z180007BFA54 180 60 6 132 155 13 80 142 2,338 D 75X8Z210007BFA54 210 60 6 132 155 15 92 172 1,990 D 75X8Z180008BFA54 180 60 6 151 175 13 80 138 2,691 E 8 75X8Z210008BFA54 210 60 6 151 175 15 92 168 2,288 E 75X8Z240008BHA54 240 80 6 151 175 17 104 198 1,990 E Wälzfräser werden im Allgemeinen eingängig rechtssteigend in der Güteklasse B nach DIN 3968 gefertigt. Wälzfräser linkssteigend, mehrgängig und in Güteklasse A auf Anfrage. Hobs are generally produced in a single thread right-hand design in class B according to DIN 3968. Hobs in left-hand design, multiple thread and in class A on request. ZUBEHÖR / SPARE PARTS Senkschraube / Insert screw Senkschraube / Insert screw SM30-082-20 SM50-140-10 für Platten / for inserts: für Platte / for inserts: A B C D E 42
