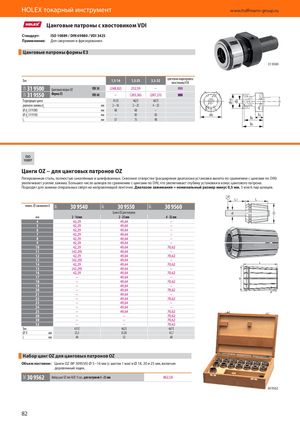

Каталог Hoffmann Group токарный инструмент - страница 82

HOLEX токарный инструмент www.hoffmann-group.ru ​ Цанговые патроны с хвостовиком VDI Стандарт: ISO 10889 / DIN 69880 / VDI 3425 Применение: Для сверления и фрезерования. Цанговые патроны формы E3 ​ 31 9500 цветовая маркировка Тип 1,5-16 1,5-25 3,5-32 хвостовика VDI 31 9500 VDI 30 (248,82) 252,59 – 32V 32V Цанговый патрон OZ d10 d2 31 9550 Форма E3 VDI 40 – (265,36) (287,23) Подходящие цанги 415 E 462 E 467 E ​ d10 d2 диапазон зажима d2мм 2 – 16 2 – 25 4 – 32 l3 ​ Ø d6 (31 9500) мм 68 68 – l8 ​ Ø d6 (31 9550) мм – 83 83 l9 ​ d6 l3 l9мм 57 75 90 ​ l8 l9 d6 ISO 10897 Цанги OZ − для цанговых патронов OZ Легированная сталь, полностью закалённые и шлифованные. Сквозное отверстие (расширение диапазона установки вылета по сравнению с цангами по DIN) увеличивает усилие зажима. Большее число шлицев по сравнению с цангами по DIN, что увеличивает глубину установки в конус цангового патрона. Подходит для зажима спиральных свёрл на направляющей ленточке. Диапазон зажимания = номинальный размер минус 0,5 мм. 5 или 6 пар шлицев. L1 L номин. Ø зажимания d 30 9540 30 9550 30 9560 39Y 39Y 39Y Цанга OZ для патрона d D мм 2 ‑ 16 мм 2 ‑ 25 мм 4 ‑ 32 мм 4 42,29 49,64 – 5 42,29 49,64 – 6 42,29 49,64 – 7 42,29 49,64 – 8 42,29 49,64 – 9 42,29 49,64 – 10 42,29 49,64 70,62 11 (42,29) 49,64 – 12 42,29 49,64 70,62 13 (42,29) 49,64 – 14 42,29 49,64 70,62 15 (42,29) 49,64 – 16 42,29 49,64 70,62 17 – 49,64 – 18 – 49,64 70,62 19 – 49,64 – 20 – 49,64 70,62 21 – 49,64 – 22 – 49,64 70,62 23 – 49,64 – 24 – 49,64 – 25 – 49,64 70,62 28 – – 70,62 30 – – 70,62 32 – – 70,62 Тип 415 E 462 E 467 E Ø Dмм 25,5 35,05 43,7 Lмм 40 52 60 Набор цанг OZ для цанговых патронов OZ ​ Объем поставки: Цанги OZ (№ 309550) Ø 5−16 мм (с шагом 1 мм) и Ø 18, 20 и 25 мм, включая деревянный ящик. 30 9562 Набор цанг OZ тип 462E 15 шт., для патронов 5−25 мм 862,58 39Z 30 9562 82
