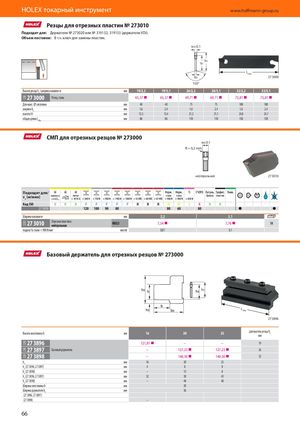

Каталог Hoffmann Group токарный инструмент - страница 66

HOLEX токарный инструмент www.hoffmann-group.ru ​ Резцы для отрезных пластин № 273010 Подходит для: Держатели № 273020 или № 319132; 319133 (держатели VDI). Объем поставки: В т.ч. ключ для замены пластин. w±0.1 h5 h1 Lобщ b2 27 3000 150° Высота резца h5 / ширина канавки w мм 19/2,2 19/3,1 26/2,2 26/3,1 32/2,2 32/3,1 27 3000 Резец, сталь 65,37  65,37  69,71  69,71  73,81  73,81  22B Для макс. Ø заготовки мм 40 40 75 75 100 100 ширина b2мм 1,6 2,4 1,6 2,4 1,6 2,4 высота h1 мм 15,5 15,4 21,2 21,1 24,8 24,7 общая длина Lобщмм 86 86 110 110 150 150 ​ СМП для отрезных резцов № 273000 w±0.1 R = 0,2 mm R нейтральная 27 3010 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H M M S K N N ​ ​ ​ ​ ​ ​ 27 3010 120 100 90 80 80 60 80   Ширина канавки w мм 2,2 3,1 Отрезная пластина 27 3010 HBX25 7,54  7,76  10 22D нейтральная подача f в стали < 900 Н/мм2мм/об 0,07 0,1 ​ ​ Базовый держатель для отрезных резцов № 273000 h5 Lобщ 27 3896 для высоты резца h5 Высота хвостовика h мм 16 20 25 мм 27 3896 121,81  – – 19 22B 22B 22B 27 3897 Базовый держатель – 127,23  127,23  26 27 3898 – 140,50  140,50  32 h4мм 16 20 25 ​ h2 (27 3896, 27 3897) мм 4 8 8 ​ h2 (27 3898) мм – 13 8 ​ h3 (27 3896, 27 3897) мм 32 38 43 ​ h3 (27 3898) мм – 48 48 ​ Ширина хвостовика b мм 20 ​ Ширина держателя b3мм 36 ​ ​(27 3896, 27 3897)​ ​ ​ ​ ​ ​ (27 3898)​ – ​ ​ ​ 66
