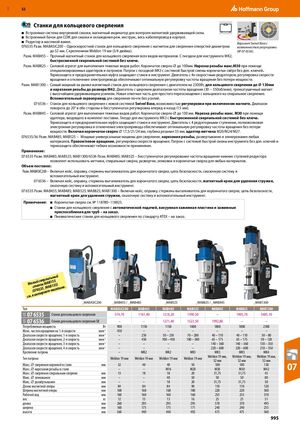

Каталог Hoffmann Group ручной и измерительный инструмент - страница 994

Предыдущая страница Следующая страница

Навигация

RUE 07E07E 52 ​  Станки для кольцевого сверления ■ Встроенная система внутренней смазки, магнитный индикатор для контроля магнитной удерживающей силы. ■ Встроенный бачок для СОЖ для смазки и охлаждения реж. инструм., весь кабелепровод в корпусе. ■ Редуктор в масляной ванне. Вариант Swivel Base с 076535 Разм. MABASIC200 – Односкоростной станок для кольцевого сверления с магнитом для сверления отверстий диаметром возможностью регулировки до 32 мм. С креплением Weldon 19 мм (3/4 дюйма). (№ 07 6536). Разм. MAB455 – Прочный магнитный станок для кольцевого сверления всех видов материалов. С гнездом для инструмента MK2, быстросменной сверлильной системой без ключа. Разм. MAB825 – Силовой агрегат для выполнения тяжелых видов работ. Корончатое сверло ⌀ до 100мм. Нарезка резьбы макс.M30 при помощи специализированных адаптеров и патронов. Патрон с посадкой МК3 с системой быстрой смены корончатых свёрл без доп. ключей. Термозащита и предохранительная муфта защищают станок и инструмент. Двигатель с 4х скоростным редуктором, регулировка скорости вращения и отключение электропривода обеспечивают оптимальную регулировку частоты вращения без потери мощности. Разм. MAB1300 – Самый мощный на рынке магнитный станок для кольцевого сверления с двигателем на 2300Вт, для кольцевого сверления до ⌀ 130мм и нарезания резьбы до размера M42. Двигатель с широким диапазоном частоты вращения (30 − 550об/мин), трехкатушечный магнит с высочайшим удерживающим усилием. Новая ответная часть для простого переоснащения с кольцевого на спиральное сверление. Вспомогательный сервопривод для сверления почти без усилий. 07 6536 – Станок для кольцевого сверления с новой системой Swivel Base, возможностью регулировки при включенном магните. Диапазон поворота до 20° в обе стороны и бесступенчатая регулировка вперед и назад (15 мм). Разм. MAB845 – Силовой агрегат для выполнения тяжелых видов работ. Корончатое сверло ⌀ до 100 мм. Нарезка резьбы макс. M30 при помощи адаптера, входящего в комплект поставки. Гнездо для инструмента MK3 с быстросменной сверлильной системой без ключа. Термозащита и предохранительная муфта защищают станок и инструмент. Двигатель с 4 редукторными ступенями, полноволновая электронная регулировка и отключение электропривода обеспечивают оптимальную регулировку частоты вращения без потери мощности. Включая корончатое сверло ⌀ 17,5/21/24 мм, глубина резания 55 мм; адаптер метчика M20/M24/M27. 076535/36 Разм. MAB485; MAB525 – Мощные универсальные машины для сверления, нарезания резьбы, развертывания и зенкерования любых материалов. Правое/левое вращение, регулировка скорости вращения. Патрон с системой быстрой смены инструмента без доп. ключей и термозащита обеспечивают гибкие возможности применения. Применение: 07  6535 Разм. MAB485; MAB525; MAB1300/6536 Разм. MAB485; MAB525 – Бесступенчатое регулирование частоты вращения нижних ступеней редуктора позволяет использовать метчики, спиральные сверла, развертки, зенковки и корончатые сверла для любых материалов. Объем поставки: Разм. MABASIC200 – Включая кейс, оправку, стержень-выталкиватель для корончатого сверла, цепь безопасности, смазочную систему и вспомогательный инструмент. 07 6536 – Включая кейс, оправку, стержень-выталкиватель для корончатого сверла, цепь безопасности, магнитный крюк для удаления стружки, смазочную систему и вспомогательный инструмент. 07  6535 Разм. MAB455; MAB485; MAB525; MAB825; MAB1300 – Включая кейс, оправку, стержень-выталкиватель для корончатого сверла, цепь безопасности, магнитный крюк для удаления стружки, смазочную систему и вспомогательный инструмент. Примечание: ■ Корончатые сверла см. № 118780–118825. ■ Станки для кольцевого сверления с автоматической подачей, вакуумная зажимная пластина и зажимные приспособления для труб – на заказ. ■ Пневматические станки для кольцевого сверления по стандарту ATEX – на заказ. сМма. в(лс0тиы7нйа6тн5сво3еекр5р_нMлMеAитABл-B1ьм15на55ыг5ай)зине. _MABASIC200 _MAB455 / _MAB485 _MAB525 _MAB825 / _MAB845 _MAB1300 Тип MABASIC200 MAB455 MAB485 MAB525 MAB845 MAB825 MAB1300 07 6535 Станок для кольцевого сверления 574,70 1161,40 1218,20 1390,50 – 1905,70 3485,10 07 6536 Станок для кольцевого сверления SB – – 1271,40 1523,50 1992,80 – – Потребляемая мощность Вт 900 1150 1150 1600 1800 1800 2300 Макс. частота вращения на 1-й скорости мин-1 450 – – – – – – Диапазон скорости вращения, 1-я скорость мин-1 – 250 50 – 250 70 – 280 40 – 110 40 – 110 30 – 80 Диапазон скорости вращения, 2-я скорость мин-1 – 450 100 – 450 180 – 580 65 – 175 65 – 175 50 – 120 Диапазон скорости вращения, 3-я скорость мин-1 – – – – 140 – 360 140 – 360 130 – 350 Диапазон скорости вращения, 4-я скорость мин-1 – – – – 220 – 600 220 – 600 210 – 550 Крепление патрона – MK2 MK2 MK3 MK3 MK3 MK4 Тип патрона Weldon 19 мм Weldon 19 мм Weldon 19 мм Weldon 19 мм Weldon 19 мм, Weldon 19 мм, Weldon 19 мм,32 мм32 мм32 мм Макс. ⌀ сверления коронкой в сталиМакс. ⌀ нарезания резьбы в стали мм 32– 40– 40M16 50M20 100M30 100M30 130M42 07 Макс. ⌀ сверления спиральным сверлом мм 13 18 18 20 31,75 31,75 45 Макс. ⌀ зенкования мм – – 40 50 50 50 80 Макс. ⌀ развёртывания мм – – 18 20 31,75 31,75 50 Длина магнитной опоры мм 84 84 84 90 110 110 120 Ширина магнитной опоры мм 168 168 168 180 220 220 360 Рабочий ход мм 160 160 160 160 255 255 310 вес кг 12 13 13 16 25 25 51 длина мм 260 295 295 295 370 370 495 ширина мм 160 175 175 171 240 240 255 высота мм 360 440 440 492 475 475 560 995
