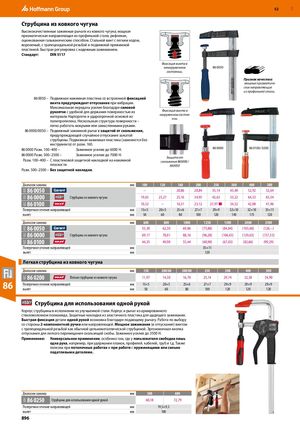

81D83J82C81D83J82C82C83K RUE 52 ​Струбцина из ковкого чугуна Высококачественные зажимные рычаги из ковкого чугуна; мощная призматическая направляющая из профильной стали, рифленая, оцинкованная гальваническим способом. Стальной винт с легким ходом, вороненый, с трапецеидальной резьбой и подвижной прижимной пластиной. Быстрая регулировка с надежным зажиманием. Стандарт: DIN 5117 Фиксация винта в ненагруженном 86 0050 состоянии. Признак качества: мощные призматиче- ские направляющие из профильной стали. 86 0050 – Подвижная нажимная пластина со встроенной фиксацией винта предупреждает отпускание при вибрации. Максимальная передача усилия благодаря силовой рукоятке с удобной для держания поверхностью из Фиксация винта в материала Haptoprene и ударопрочной основой изполипропилена. Нескользкая структура поверхности –нагруженном состоя-нии. легко работать мокрыми или замасленными руками. 86 0000/0050 – Подвижный зажимной рычаг с защитой от скольжения, предупреждающей случайное отпускание зажатой струбцины. Подвижная нажимная пластина (заменяется без инструмента) от разм. 160. 86  0000 Разм. 100–400 – Зажимное усилие до 6000 Н. 86 0000 86 0100 / 0200 86  0000 Разм. 500–2500 – Зажимное усилие до 7000 Н. Защита от Разм. 100–400 – С пластиковой защитной накладкой на нажимной скольжения 860000 / плоскости. 860050 Разм. 500–2500 – Без защитной накладки. Диапазон зажима мм 100 120 160 200 250 300 400 500 86 0050 – – 20,86 28,84 35,14 43,40 52,92 52,64 86 0000 Струбцина из ковкого чугуна 19,65 23,27 25,16 34,95 42,63 53,22 64,53 65,54 86 0100 10,52 – 16,51 23,12 27,97 ■ 34,52 42,08 41,96 Поперечное сечение направляющей мм 15×5 20×5 25×6 27×7 29×9 32×10 32×10 35×11 вылет мм 50 60 80 100 120 140 175 120 Диапазон зажима мм 600 800 1000 1250 1500 2000 2500 86 0050 55,30 62,30 69,86 (75,88) (84,84) (103,60) (126,–) 86 0000 Струбцина из ковкого чугуна 69,17 78,01 88,16 (96,28) (106,43) (129,63) (157,33) 86 0100 44,35 49,90 55,44 (60,98) (67,03) (82,66) (99,29) Поперечное сечение направляющей мм 35×11 вылет мм 120 Легкая струбцина из ковкого чугуна Диапазон зажима мм 150 200/60 200/80 250 300 400 500 86 0200 Легкая струбцина из ковкого чугуна 11,97 14,30 16,70 25,14 29,74 32,38 34,90 86 Поперечное сечение направляющейвылет мм 15×5 20×5 25×6 27×7 29×9 29×9 29×9мм506080100120120120 ​  Струбцина для использования одной рукой Корпус струбцины в исполнении из улучшенной стали. Корпус и рычаг из армированного стекловолокном полиамида. Защитные накладки из эластичного пластика для щадящего зажимания. Быстрая фиксация детали одной рукой возможна благодаря подающему рычагу. Работа по выбору со стороны 2-компонентной ручки или направляющей. Мощное зажимание (и отпускание) винтом с трапецеидальной резьбой как обычной цельнометаллической струбциной. Эргономичная кнопка отпускания для легкого перемещения скользящей скобы. Зажимное усилие до 3500 Н. Применение: Универсальное применение, особенно там, где у пользователя свободна лишь одна рука, например, при удержании планок, профилей. кабелей, труб и т.д. Также полезна при потолочных работах и при работе с пружинящими или сильно податливыми деталями. Диапазон зажима мм 300 600 86 0250 Струбцина для использования одной рукой 60,18 72,79 Поперечное сечение направляющей мм 19,5×9,5 вылет мм 100 896
