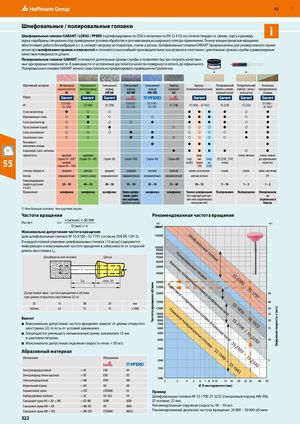

Частота вращения об/мин Окружная скорость v (м/с) RUE 52 Шлифовальные / полировальные головкиШлифовальные головки GARANT / LUKAS / PFERD (сертифицированы по OSA и испытаны по EN 12 413) по степени твердости, связке, сорту и размеру i зерна подобраны специально под приведенные условия обработки и для максимально широкого спектра применения. Точное концентрическое вращение обеспечивает работу без вибраций и т. о. снижает нагрузку на оператора, станок и деталь. Шлифовальные головки GARANT предназначены для универсального приме- нения при шлифовании кромок и плоскостей и отличаются высочайшей производительностью резания в сочетании с длительным сроком службы и равномерным качеством поверхности детали. Полировальные головки GARANT отличаются длительным сроком службы и позволяют быстро получать качествен- ные однородные поверхности. В зависимости от исполнения достигается качество поверхности вплоть до зеркального. Полировальные головки GARANT можно самостоятельно профилировать правящим инструментом. + + Абразивный материал Электрокорунд Нормальный Смешанный Смешанный Смешанный Карбид Корунд / Полировальный Полировальный Алмазные высшего качества электрокорунд ­корунд корунд корунд кремния ­полировальная ­резина войлок с шлифо- войлок с алмаз- полировальные AR AN AW-AN AD-AW AW-CER SiC вальной пастой ной пастой головки Марка №. 55 0100 –55 1200 55 1600 55 1700 55 0310 / 55 1790 /55 151055 1791 55 1780 55 1850 – 55 1922 55 2250 55 2330 55 1940 –55 1943 Сталь низколегир. ● ○ ○ ● ● ● ● ○ ● Нержавеющая сталь ○ ● ○ ○ ● ● ● ● ○ ● Сталь высоколегир. ○ ● ○ ○ ● ● ● ● ● ○ ● Чугун (ковкий серый) ○ ○ ● ○ ○ ○ ○ ● ○ ● Сталь улучшенная ○ ○ ○ ● ● ○ ○ ○ ○ ● ● Закалённая сталь ○ ○ ● ● ○ ○ ○ ○ ○ ● ● Титановые /никелевые сплавы ● ● ● ● ● Алюминий / цвет. металлы ● ● ● ● ● ○ ● зернистость крупная крупный сред- очень мелкая очень тонкая 55 (зерно 24 – 60)* (зерно 24 – 46) (зерно 30) (зерно 100) (зерно 46) (зерно 80) (зер- няя (зер- (55 2250_150) до зеркальногомелкаяно 80)(зернонооченькачества(зерно 46 – 100)120)220) степень твёрдости средний мягкая средний средний мягкий мягкий мягко-эластичная очень очень мягко-эластичная Связка керамическая синтет. смола керамическая керамическая керамическая керамическая мягкая резина – – ПУ Рекомендованная скорость резания 30 – 50 40 – 50 40 – 50 10 – 30 30 – 50 25 – 40 10 – 15 5 – 10 1 – 3 1 – 2 v в м/с Применение шлифовка шлифовка шлифовка Тонкое шлифо- шлифовка шлифовка Тонкое шлифование Полирование Полирование Полирование вание, удале- (не подходит для кро- до ние заусенцев, мок или шероховатых зеркального обработка кромок поверхностей) блеска *) Чем больше головка, тем крупнее зерно. Частота вращения Рекомендованная частота вращения Расчет: n= v [м/мин] × 60 000 об/ м/с D [мм] × π мин Максимально допустимая частота вращения(для шлифовальных головок № 55 0100 – 55 1791 согласно DIN EN 12413).В каждой полной упаковке шлифовальных головок (10 штук) содержитсяинформация о максимальной частоте вращения в зависимости от открытойдлины хвостовика LO.Шлифовальная головкаЦангаLomin.10LДопустимая макс. частота вращения в об/минпри длине открытого хвостовика LO отLO101520ммоб/мин645345×1000Важно!■■ Максимально допустимая частота вращения зависит от длины открытогохвостовика LO, то есть от условий зажимания.■■ Запрещается уменьшать минимальную длину зажимания 10 ммв цанговом патроне.■■ Максимально допустимая окружная скорость vmax = 50 м/с.Абразивный материалОбозначениеОбозначениеЭлектрокорунд розовый= AREKRARЭлектрокорунд тёмно-красный= ADEKDADВоАВйоллймолаочзчнПнныоыыелееипппрооололиливрираорлоШвоьавллнавьилаыньфлыеньоегынвгоыоеалллегоооьввглнкокоиылив&оеквШигкол&илиофАовл5вкма5ила ьз1нн9аая4яп0пасат–сата5551555 15м5559/с242011131800050000 ––/– 55 1791 55 1922 55 2250 55 2330 Электрокорунд белый = AW EKW AW Нормальный корунд = AN NK AN ⌀ D инструмента (мм) Керамическое зерно = CER CERAMIC CO Пример Карбид кремния зелёный = SiC SiC-ALU CN Шлифовальные головки № 55 1700 ZY 3232 (смешанный корунд AW-AN). Смешанное зерно AN + AD + AW = AD-AW NDW ADW ⌀ головки: 32 мм. Смешанное зерно AW + AN = AW-AN HK AWN Рекомендованная окружная скорость: 40 – 50 м/с. Смешанное зерно AW + CER = AW-CER CERAMIC AWCO Рекомендованный диапазон частоты вращения: 24 000 – 30 000 об/мин. 322
