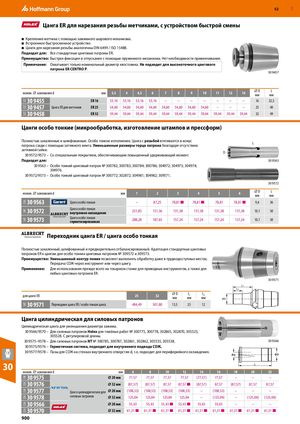

32Z32Z32Z31A34F34F34F33K33K33K33K32A32A RUE 52 ​  Цанга ER для нарезания резьбы метчиками, с устройством быстрой смены ■ Крепление метчика с помощью зажимного шарового механизма. ■ Встроенное быстросменное устройство. ■ Цанги для нарезания резьбы аналогичны DIN 6499 / ISO 15488. Подходит для: Все стандартные цанговые патроны ER. Преимущество: Быстрая фиксация и отпускание с помощью пружинного механизма. Нет необходимости привинчивания. Примечание: Охватывает только номинальный диаметр хвостовика. Не подходит для высокоточного цангового патрона ER CENTRO P. 30 9457 номин. ⌀ зажимания d мм 3,5 4 4,5 6 7 8 9 10 11 12 14 ⌀Dмм Lмм 30 9455 ER 16 53,16 53,16 53,16 53,16 – – – – – – – 16 32,5 30 9457 Цанга ER для метчиков ER 25 54,60 54,60 54,60 54,60 54,60 54,60 54,60 54,60 – – – 25 40 30 9458 ER 32 59,44 59,44 59,44 59,44 59,44 59,44 59,44 59,44 59,44 59,44 59,44 32 49 ​Цанги особо тонкие (микрообработка, изготовление штампов и прессформ) Полностью закаленные и шлифованные. Особо тонкое исполнение. Цанга с резьбой втягивается в конуспатрона сзади с помощью затяжного винта. Уменьшенные размеры торца патрона благодаря отсутствиюL затяжной гайки. D 30 9572/9573 – Со специальным покрытием, обеспечивающим повышенный удерживающий момент. Подходит для: 30 9563 30 9563 – Особо тонкий цанговый патрон № 300782; 300783; 300784; 300786; 304972; 304973; 304974; 304976. 30 9572/9573 – Особо тонкий цанговый патрон № 300772; 302872; 304981; 304982; 309571. 30 9572 номин. ⌀ зажимания d мм 1 2 3 4 5 6 ⌀D Lмммм 30 9563 Цанга особо тонкая – 87,25 78,81 ■ 78,81 ■ 78,81 78,81 ■ 9,6 36 30 9572 Цанга особо тонкаявнутреннее охлаждение 251,83 151,36 131,38 131,38 131,38 131,38 10,1 50 30 9573 Цанга особо тонкаягерметизированная 288,28 187,65 157,24 157,24 157,24 157,24 10,1 50 ​  Переходник цанга ER / цанга особо тонкая Полностью закаленный, шлифованный и предварительно отбалансированный. Адаптация стандартных цанговых патронов ER к цангам для особо тонких цанговых патронов № 309572 и 309573. Преимущество: Уменьшенный контур помех позволяет выполнять обработку даже в труднодоступных местах. Передача СОЖ через инструмент или через цангу. Применение: Для использования прежде всего на токарном станке для приводных инструментов, а также для любых цанговых патронов ER. 30 9571 L1 L2 для цанги ER 25 32 ⌀D L1 L2мммммм ØD 30 9571 Переходник цанга ER / особо тонкая цанга 484,49 501,80 13,5 25 12 ​Цанга цилиндрическая для силовых патронов Цилиндрическая цанга для уменьшения диаметра зажима. 30 9566/9570 – Для силовых патронов Holex для тяжёлых работ № 300775, 300778, 302865, 302870, 305525, 305528. С регулировкой длины. 30 9575–9578 – Для силовых патронов NT № 300785, 300787, 302861, 302862, 305535, 305538. 30 9566 30 9575/9576 – Герметичная система, подходит для внутреннего подвода СОЖ. 30 9577/9578 – Пазы для СОЖ на стенках внутреннего отверстия d, т.о. подходит для периферийного охлаждения. 30 номин. ⌀ зажимания d мм 6 8 10 12 14 16 18 20 25 30 9575 ⌀​ 20 мм 77,57 77,57 77,57 77,57 (77,57) 77,57 – – – 30 9576 ⌀​ 32 мм (87,57) (87,57) 87,57 87,57 ■ (87,57) 87,57 (87,57) 87,57 87,57 30 9577 Цанга цилиндрическая для ⌀​ 20 мм (108,53) (108,53) (108,53) (108,53) – (108,53) – – – 30 9578 силовых патронов ⌀​ 32 мм 125,04 125,04 125,04 125,04 – (125,04) – (125,04) (125,04) 30 9566 ⌀​ 20 мм 55,43 55,43 55,43 ■ 55,43 ■ 55,43 55,43 – – – 30 9570 ⌀​ 32 мм 61,31 ■ 61,31 ■ 61,31 ■ 61,31 ■ 61,31 ■ 61,31 ■ 61,31 ■ 61,31 ■ 61,31 ■ 900
