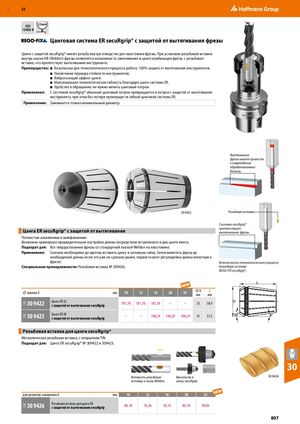

RUE 33B33B33B 52 ISO ≤5мкм 15488-B      Цанговая система ER secuRgrip® с защитой от вытягивания фрезы Цанги с защитой secuRgrip® имеют резьбу внутри отверстия для хвостовика фрезы. При установке резьбовой вставки внутрь лыски HB (Weldon) фрезы появляется возможность свинчивания в цанге комбинации фреза + резьбовая вставка, что препятствует вытягиванию инструмента. Преимущество: ■ Безопасная для технологического процесса работа: 100% защита от вытягивания инструментов. ■ Увеличение периода стойкости инструментов; ■ Виброгасящий эффект цанги. ■ Максимальная технологическая гибкость благодаря цанге системы ER. ■ Удобство в обращении: не нужно менять цанговый патрон. Применение: С системой secuRgrip® обычный цанговый патрон превращается в патрон с защитой от вытягивания инструмента, при этом без потери преимуществ гибкой цанговой системы ER. Примечание: Зажимается только номинальный диаметр. Вытягивание фрезы может привести к повреждению обрабатываемой детали. ​ 30 9422 Резьбовая вставка Система secuRgrip® Цанга ER secuRgrip® с защитой от вытягивания ​ препятствуетвытягиванию фрезы. Полностью закаленные и шлифованные. Возможна примерная предварительная настройка длины посредством встроенного в дно цанги винта. Подходит для: Все твердосплавные фрезы со стандартной лыской Weldon на хвостовике. Применение: Сначала необходимо до щелчка вставить цангу в затяжную гайку. Затем ввинтить фрезу до необходимой длины (если это уже не сделано ранее, подвести винт регулировки длины вплотную к фрезе). Безопасность технологического процесса Специальные принадлежности: Резьбовая вставка № 309426. благодаря системе REGO-FIX secuRgrip®. ⌀ зажима d мм 10 12 16 20 25 ⌀D Lмммм 30 9422 Цанга ER 32с защитой от вытягивания secuRgrip181,76 181,76 181,76 – – 33 50,4 30 9423 Цанга ER 40с защитой от вытягивания secuRgrip – – 198,29 198,29 198,29 41 57,5 Резьбовая вставка для цанги secuRgrip® ​ Металлическая резьбовая вставка, с покрытием TiN. Подходит для: Цанга ER secuRgrip® № 309422 и 309423. 30 Вставить резьбовую Ввинтить в ​ 30 9426 вставку в лыску Weldon. цангу secuRgrip. для диаметра зажимания d мм 10 12 16 20 25 30 9426 Резьбовая вставка для цанги ERс защитой от вытягивания secuRgrip80,7874,3676,19 80,78 89,05 897
