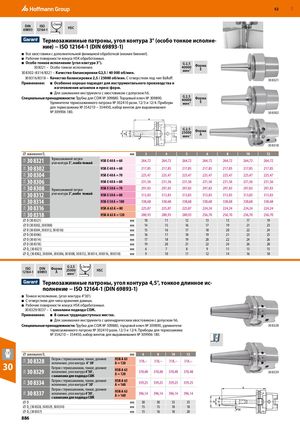

31A31A31A31A31A31A31A31A31A31A31A31A31A RUE 52 DIN ISO ≤3мкм69893   12164-1   HSC   Термозажимные патроны, угол контура 3° (особо тонкое исполне- ние) − ISO 12164-1 (DIN 69893-1) ■ Все хвостовики с дополнительной финишной обработкой (низкие биения!). ■ Рабочие поверхности конуса HSK обработанные. ■ Особо тонкое исполнение (угол контура 3°).30 8321 – Особо тонкое исполнение.30  8302–8314/8321 – Качество балансировки G2,5 / 40 000 об/мин.G 2,540000мин-1ФормаE 30 8316/8318 – Качество балансировки 2,5 / 25000 об/мин. С отверстием под чип Balluff. 30 8321 Применение: ■ О собенно хорошо подходят для инструментального производства и изготовления штампов и пресс-форм. ■ Для зажимания инструмента с хвостовиком с допуском h6. Специальные принадлежности: Трубка для СОЖ № 309880. Торцовый ключ № 309890.Удлинители термозажимного патрона № 302410 разм. 12/3 и 12/4. ПриборыG 2,540000мин-1ФормаE для термозажима № 354210 − 354450, набор винтов для выравнивания № 309906 180. 30 8302 G 2,525000мин-1ФормаA 30 8318 ⌀ зажимания D1 мм 3 4 5 6 8 10 12 30 8321 Термозажимной патронугол контура 3°, особо тонкийHSK-E 40 A = 60 264,72 264,72 264,72 264,72 264,72 264,72 264,72 30 8302 HSK-E 40 A = 60 217,85 217,85 217,85 217,85 217,85 217,85 217,85 30 8304 HSK-E 40 A = 70 225,47 225,47 225,47 225,47 225,47 225,47 225,47 30 8306 HSK-E 40 A = 80 231,56 231,56 231,56 231,56 231,56 231,56 231,56 30 8308 Термозажимной патрон HSK-E 50 A = 70 297,83 297,83 297,83 297,83 297,83 297,83 297,83 30 8312 угол контура 3°,особо тонкий HSK-E 50 A = 80 313,83 313,83 313,83 313,83 313,83 313,83 313,83 30 8314 HSK-E 50 A = 100 338,68 338,68 338,68 338,68 338,68 338,68 338,68 30 8316 HSK-A 63 A = 80 225,87 225,87 225,87 224,24 224,24 224,24 224,24 30 8318 HSK-A 63 A = 120 280,93 280,93 280,93 256,70 256,70 256,70 256,70 ⌀ D (30 8321) мм 10 11 12 13 15 17 19 ⌀ D (30 8302, 30 8308) мм 14 15 16 17 19 21 23 ⌀ D (30 8304, 30 8312, 30 8316) мм 15 16 17 18 20 22 24 ⌀ D (30 8306) мм 16 17 18 19 21 23 25 ⌀ D (30 8314) мм 17 18 19 20 22 24 26 ⌀ D (30 8318) мм 19 20 21 22 24 26 28 ⌀ D2 (30 8321) мм 6 7 8 9 11 13 15 ⌀ D2 (30 8302, 30 8304, 30 8306, 30 8308, 30 8312, 30 8314, 30 8316, 30 8318) мм 9 10 11 12 14 16 18 ISO12164-1  DIN69893Форма A  G 2,525000мин-1 ≤3мкм HSC   Термозажимные патроны, угол контура 4,5°, тонкое длинное ис- полнение − ISO 12164-1 (DIN 69893-1) ■ Тонкое исполнение, (угол контура 4°30′). ■ С отверстием для чипа хранения данных. ■ Рабочие поверхности конуса HSK обработанные. 30 8329/8337 – С каналами подвода СОЖ. Применение: ■ В самых труднодоступных местах. ■ Для зажимания инструмента с цилиндрическим хвостовиком с допуском h6. Специальные принадлежности: Трубка для СОЖ № 309880, торцовой ключ № 309890, удлинители 30 8328 термозажимного патрона № 302410 разм. 12/3 и 12/4. Приборы для термозажима № 354210 − 354450, набор винтов для выравнивания № 309906 180. ⌀ зажимания D1 мм 6 8 10 12 30 30 8328 Патрон с термозажимом, тонкое, длинное­исполнение, угол контура 4° 30′HSK-A 63A = 120318,–318,–318,–318,–Патрон с термозажимом, тонкое, длинное30 8329­исполнение, угол контура 4°30′,с каналами для подвода СОЖHSK-A 63A = 120370,48370,48370,48370,4830 8329 30 8334 Патрон с термозажимом, тонкое, длинное­исполнение, угол контура 4° 30′HSK-A 63A = 160359,25359,25359,25359,25 Патрон с термозажимом, тонкое, длинное30 8337­исполнение, угол контура 4°30′,с каналами для подвода СОЖHSK-A 63A = 160396,14396,14396,14396,14 ⌀ D мм 30 30 33 33 ⌀ D2 (30 8328, 30 8329, 30 8334) мм 15 15 18 18 ⌀ D2 (30 8337) мм 15 16 18 20 886
