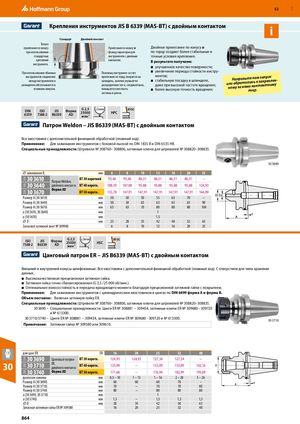

RUE 52 Крепления инструментов JIS B 6339 (MAS-BT) с двойным контактом Стандарт Двойной контакт i Только прилегание по конусу Прилегание по конусу и Двойное прилегание по конусу и при использовании фланцу характерно для по торцу создают более стабильные и стандартных инструментов с двойным точные условия крепления. креплений контактом. В результате получаем: инструмента. ■ улучшенное качество поверхности; При использовании обычных Поскольку инструмент за счет ■ увеличение периода стойкости инстру- инструментов соединение прилегания по торцу опирается на ментов; прос между инструментом и шпиндель, заметно улучшается ■ стабильную посадку в шпинделе, Направьте нам закреплен- об ра ти те сь к за шпинделем обеспечивается в распределение сил и, следовательно, даже при высокой частоте вращения; или актному основном конусом. повышается жесткость ■ более высокую точность вращения; ному за вами конт лицу. системы в целом. G 2,5 ≤3мкм BT-DC DIN ISO JIS Форма 25000 HPC 6359 7388-2 B6339 AD мин-1 Патрон Weldon – JIS B6339 (MAS-BT) с двойным контактом Все хвостовики с дополнительной финишной обработкой (плавный ход). Применение: Для зажимания инструментов с боковой лыской по DIN 1835 B и DIN 6535 HB. Специальные принадлежности: Штревели № 308760– 308806, затяжные ключи для штревелей № 308820–308835. ​ 30 3640 ⌀ зажимания D1 мм 6 8 10 12 16 20 25 30 3610 BT 30 короткий 93,46 93,46 86,51 86,51 86,51 86,51 – 31A 31A 31A Патрон Weldon, 30 3640 двойного контакта BT 40 коротк. Форма AD 108,59 107,08 95,88 95,88 95,88 95,88 124,93 30 3670 BT 50 коротк. 155,78 147,91 147,91 147,91 147,91 147,91 164,09 Размер A (30 3610) мм 50 50 50 55 63 70 – Размер A (30 3640) мм 50 50 63 63 63 63 90 Размер A (30 3670) мм 63 63 70 80 80 80 100 a (30 3610, 30 3640) мм 1 a a (30 3670) мм 1,5 ⌀ D мм 25 28 35 42 48 52 65 Запасной затяжной винт № 309900 6 8 10 12 16 20 25 G 2,5 ≤3мкм BT-DC ISO JIS Форма 25000 HSC 7388-2 B6339 AD мин-1 Цанговый патрон ER – JIS B6339 (MAS-BT) с двойным контактом Внешний и внутренний конусы шлифованные. Все хвостовики с дополнительной финишной обработкой (плавный ход). С отверстием для чипа хранения данных. ■ Высококачественная прецизионная затяжная гайка. ■ Затяжная гайка точно сбалансированная (G 2,5 /25 000 об/мин.). ■ Оптимальная износостойкость и передача вращающего момента благодаря прецизионной затяжной гайке с покрытием. Применение: Для зажимания инструментов с цилиндрическим хвостовиком в цангах по DIN 6499 форма А и форма В. Объем поставки: Включая затяжную гайку ER. Специальные принадлежности: Штревели № 308760– 308806, затяжные ключи для штревелей № 308820–308835. 30 3690 – Специальные принадлежности: Цанги ER № 308881 − 309434, затяжные ключи ER № 309680 - 309720 и № 613300. 30 3710/3740 – Цанги ER № 308881 − 309434, затяжные ключи ER № 309680 - 309720 и № 613300. ​ 30 3710 Примечание: Затяжная гайка № 309580 или 309610. для цанг ER ER 16 20 25 32 40 30 3690 BT 30 коротк. 124,93 124,93 127,34 127,34 – 31A 31A 31A Цанговый патрон 30 ER, 30 3710 двойного контакта BT 40 коротк. 133,09 – 133,09 133,09 142,16 30 3740 Форма AD BT 50 коротк. 171,66 – 176,94 182,99 195,09 диапазон зажима мм 0,5 – 10 1 – 13 1 – 16 2 – 20 3 – 26 Размер A (30 3690) мм 60 60 60 70 – a Размер A (30 3710) мм 70 – 70 70 80 Размер A (30 3740) мм 80 – 80 80 80 a (30 3690, 30 3710) мм 1 a (30 3740) мм 1,5 – 1,5 1,5 1,5 ⌀ D мм 28 34 42 50 63 Запасная затяжная гайка ER № 309580 16 20 25 32 40 ​ ​ ​ ​ ​ ​ 864
