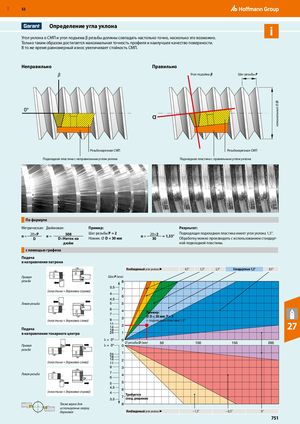

RUE номинальный ⌀ D 52 Определение угла уклона i Угол уклона α СМП и угол подъема β резьбы должны совпадать настолько точно, насколько это возможно. Только таким образом достигается максимальная точность профиля и наилучшее качество поверхности. В то же время равномерный износ увеличивает стойкость СМП. Неправильно Правильно β Угол подъёма β Шаг резьбы P Резьбонарезная СМП Резьбонарезная СМП Подкладная пластина с неправильным углом уклона Подкладная пластина с правильным углом уклона По формуле Метрическая: Дюймовая: Пример: Результат: α≈ 20×PD α≈ 508D×Ниток на Шаг резьбы P = 2Номин. ⌀ D = 30 ммα≈ 20×230 = 1,33° Подходящая подкладная пластина имеет угол уклона 1,5°.Обработку можно производить с использованием стандарт- дюйм ной подкладной пластины. с помощью графика Подача в направлении патрона Необходимый угол уклона ▶ 4,5° 3,5° 2,5° Стандартные 1,5° 0,5° Правая Шаг P (мм) резьба (пластина + державка справа) Левая резьба Пример: ⌀ D = 30 мм; P = 2 (пластина + державка слева) = подкладная пластина 1,5° Подача 27 в направлении токарного центра ⌀ резьбы D (мм) Правая резьба (пластина + державка слева) Левая резьба (пластина + державка справа) Требуется спец. решение Также верно для используемых сверху державок Необходимый угол уклона ▶ – 1,5° – 0,5° 0° 751
