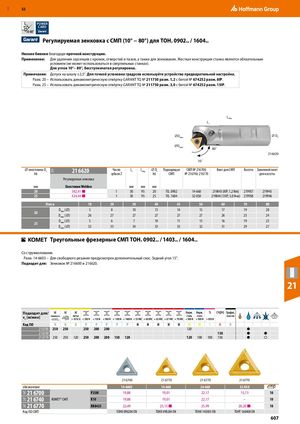

RUE 24T24T24T 21O 52 POWER CARD 10-80°      Регулируемая зенковка с СМП (10° − 80°) для TOH. 0902.. / 1604.. Низкие биения благодаря прочной конструкции. Применение: Для удаления заусенцев с кромок, отверстий и пазов, а также для зенкования. Жесткая конструкция станка является обязательным условием (не может использоваться в сверлильных станках). Для углов 10°− 80°, бесступенчатая регулировка. Примечание: Допуск на шкалу ±2,5°. Для точной установки градусов используйте устройство предварительной настройки. Разм. 20 – Использовать динамометрическую отвёртку GARANT TQ № 211750 разм. 1,2 с битой № 674252 разм. 8IP. Разм. 25 – Использовать динамометрическую отвёртку GARANT TQ № 211750 разм. 3,0 с битой № 674252 разм. 15IP. Lобщ L1 ⌀Dмин ⌀ DS ⌀Dмакс 80˚ 21 6620 10˚ ⌀ хвостовика DSh6 21 6620 Число L1 Lобщ ⌀ Ds Подходящая СМП № 216700; Винт для СМП Кассета Зажимной винтзубьев Zh6СМП№ 216740; 216770для кассеты Регулируемая зенковка мм Хвостовик Weldon ​ мм мм мм ​ ​ ​ ​ ​ 20 382,41 ■ 1 30 95 20 TO.. 0902 14-660 219843 (8IP; 1,2 Nm) 219957 219945 25 424,44 ■ 1 30 95 25 TO.. 1604 32-050 219844 (15IP; 3,0 Н•м) 219958 219946 Угол α 10 20 30 40 45 50 60 70 80 20 Dмин (⌀) 5 8 10 13 14 15 17 19 20 Dмакс (⌀) 26 27 27 27 27 27 26 25 24 25 Dмин (⌀) 5 6 7 10 11 13 16 19 23 Dмакс (⌀) 32 33 34 33 33 32 31 29 27 ​  Треугольные фрезерные СМП TOH. 0902.. / 1403.. / 1604.. Со стружколомами. Разм. 14-6603 – Для свободного резания предусмотрен дополнительный скос. Задний угол 15°. Подходит для: Зенковок № 216600 и 216620. 21 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S K N ​ ​ ​ ​ ​ 21 6700 250 250   250 200 200               120           ●       21 6740                                 150     ●   ●   21 6770 250 250 120 250 200 200 150 120           120 100 100 150     ●   ○   21 6700 21 6770 21 6770 21 6770 обозначение 14-6603 14-660 26-660 32-050 21 6700 P25M 19,88 19,01 22,17 15,73 10 21 6740 KOMET® СМП K10 19,88 19,01 22,17 – 10 21 6770 BK8425 22,49 23,15 ■ 25,99 20,20 ■ 10 Код ISO СМП TOHX 090204 EN TOHX 090204 EN TOHX 140305 EN TOHT 160408 EN ​ 607
