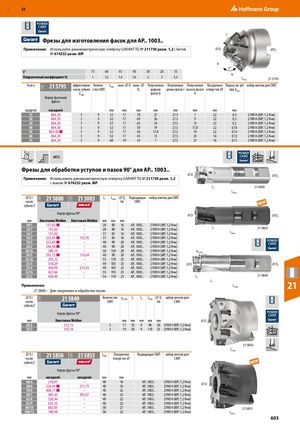

RUE 52 POWER CARD l Фрезы для изготовления фасок для AP.. 1003.. Примечание: Используйте динамометрическую отвёртку GARANT TQ № 211750 разм. 1,2 с битой ⌀D ⌀D1 № 674252 разм. 8IP. b γ° γ° 75 60 45 40 30 20 15 h Поправочный коэффициент fz 1 1,2 1,4 1,6 2 3 3,5 Lобщ 21 5795 Угол γ 21 5795 эффективное Количе- Lобщ мин. ⌀ D макс. ⌀ Получаемая Получаемая Получаемая Посадочное Подача на зуб набор винтов для СМП 21O число зубьев ство СМП D1 ширина длина фасок l высота фасок отверстие ⌀ при hmax Zэфф фасок b h Корпус фасочной фрезы градусов насадной мм мм мм мм мм мм мм мм 15 864,30 3 9 52 17 70 27 27,5 7 22 0,4 219814 (8IP; 1,2 Н•м) 20 864,30 3 9 52 17 69 26 27,5 9 22 0,3 219814 (8IP; 1,2 Н•м) 30 864,30 3 9 52 17 65 24 27,5 13 22 0,2 219814 (8IP; 1,2 Н•м) 40 864,30 3 9 52 17 59 19 27,5 17,8 22 0,16 219814 (8IP; 1,2 Н•м) 45 864,30 ■ 3 9 52 17 56 17,8 27,5 19 22 0,14 219814 (8IP; 1,2 Н•м) 60 864,30 3 9 52 17 45 13 27,5 24 16 0,12 219814 (8IP; 1,2 Н•м) 75 864,30 3 9 60 19 33 7 27,5 27 16 0,11 219814 (8IP; 1,2 Н•м) POWER MTC CARD 90° Фрезы для обработки уступов и пазов 90° для AP.. 1003.. ⌀D ⌀ DS Примечание: Использовать динамометрическую отвёртку GARANT TQ № 211750 разм. 1,2 с жалом № 674252 разм. 8IP. L1 21 5800 Lобщ ⌀D/ 21 5800 21 5803 L1 Lобщ ⌀ Ds Подходящая набор винтов для СМП 22O 21O число h6 СМП зубьев Z Корпус фрезы 90° ⌀D ⌀ DS мм Хвостовик Weldon Хвостовик Weldon мм мм мм 10/1 137,02 ■ – 28 80 16 AP.. 1003.. 219814 (8IP; 1,2 Н•м) L1 21 5803 12/1 137,02 – 28 80 16 AP.. 1003.. 219814 (8IP; 1,2 Н•м) 14/1 137,02 – 37 85 16 AP.. 1003.. 219814 (8IP; 1,2 Н•м) Lобщ 16/2 223,05 ■ 135,95 37 85 16 AP.. 1003.. 219814 (8IP; 1,2 Н•м) 18/2 223,05 ■ – 40 90 20 AP.. 1003.. 219814 (8IP; 1,2 Н•м) POWER CARD 20/2 244,56 ■ – 40 90 20 AP.. 1003.. 219814 (8IP; 1,2 Н•м) 20/2L 280,19 – 50 150 20 AP.. 1003.. 219814 (8IP; 1,2 Н•м) ap макс 20/3 293,72 ■ 174,64 40 90 20 AP.. 1003.. 219814 (8IP; 1,2 Н•м) 25/2L 293,72 – 55 170 25 AP.. 1003.. 219814 (8IP; 1,2 Н•м) 25/3 318,29 – 49 105 25 AP.. 1003.. 219814 (8IP; 1,2 Н•м) ⌀D ⌀ DS 25/4 364,99 214,43 49 105 25 AP.. 1003.. 219814 (8IP; 1,2 Н•м) 32/3L 427,66 – 55 195 25 AP.. 1003.. 219814 (8IP; 1,2 Н•м) 32/5 458,40 – 54 110 25 AP.. 1003.. 219814 (8IP; 1,2 Н•м) L2 21 5840 L1 Применение: 21 5840 – Для сверления и обработки пазов. Lобщ 21 ⌀D/ 21 5840 Количество ap макс L1 L2 Lобщ ⌀ Ds набор винтов для 21O число СМП h6 СМП зубьев Z Корпус фрезы 90° POWER CARD мм Хвостовик Weldon мм мм мм мм мм ⌀D 20/2 312,15 3 17 35 9 90 20 219814 (8IP; 1,2 Н•м) 25/2 355,16 3 19 50 9 110 25 219814 (8IP; 1,2 Н•м) 21 5850 Lобщ ⌀D/ 21 5850 21 5853 Lобщ Посадочное Подходящая СМП набор винтов для 22O 21O число отверстие ⌀ СМП зубьев Z Корпус фрезы 90° мм насадной насадной мм мм 40/4 278,97 – 40 16 AP.. 1003.. 219814 (8IP; 1,2 Н•м) ⌀D 40/6 324,44 ■ 217,75 40 16 AP.. 1003.. 219814 (8IP; 1,2 Н•м) 50/6 406,77 ■ – 40 22 AP.. 1003.. 219814 (8IP; 1,2 Н•м) 50/7 485,43 305,07 40 22 AP.. 1003.. 219814 (8IP; 1,2 Н•м) 63/8 528,44 – 40 22 AP.. 1003.. 219814 (8IP; 1,2 Н•м) 63/9 635,35 – 40 22 AP.. 1003.. 219814 (8IP; 1,2 Н•м) 80/10 682,05 – 50 27 AP.. 1003.. 219814 (8IP; 1,2 Н•м) 21 5853 100/12 788,98 – 50 32 AP.. 1003.. 219814 (8IP; 1,2 Н•м) Lобщ 603
