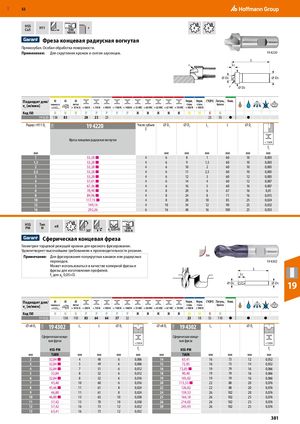

RUE 11W 11W 11W 52 HSSCo5   H11   h6 DIN1835 B  r   4 6  Фреза концевая радиусная вогнутая Прямозубая. Особая обработка поверхности. Применение: Для скругления кромок и снятия заусенцев. 19 4220​ L LC ⌀ D3 ⌀ DS r ⌀ D2 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M K N ​ ​ ​ ​ ​ ​ 19 4220 138 83   28 23 23                   23 55 ●   ●       Радиус r H11 DC 19 4220 Число зубьев ⌀ D3 ⌀ D2 Lc L ⌀ DsZ Фреза концевая радиусная вогнутая < 750 N fz мм ​ мм мм мм мм мм мм 1 53,28 ■ 4 6 8 1 60 10 0,003 1,5 53,28 ■ 4 6 9 1,5 60 10 0,003 2 53,28 ■ 4 6 10 2 60 10 0,005 2,5 53,28 ■ 4 6 11 2,5 60 10 0,005 3 53,28 ■ 4 6 12 3 60 12 0,005 4 57,01 ■ 4 6 14 4 60 12 0,007 5 67,36 ■ 4 6 16 5 60 16 0,007 6 78,90 ■ 4 8 20 6 67 16 0,01 8 89,96 ■ 4 8 24 8 71 16 0,015 10 117,15 ■ 4 8 28 10 85 25 0,024 12 149,14 4 10 34 12 90 25 0,032 16 292,26 6 16 48 16 100 25 0,053 HSS TипPM N   e8   2   30°   h6  ae 0,05D DIN1835 B   Сферическая концевая фреза Геометрия торцевой режущей кромки для врезного фрезерования. Удовлетворяет высочайшим требованиям к производительности резания. Примечание: Для фрезерования полукруглых канавок или радиусных BN переходов. 19 4302​ Может использоваться в качестве копирной фрезы и фрезы для изготовления профилей. L fz для ap 0,05×D. LC ⌀ DC ⌀ DS 19 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M K N ​ ​ ​ ​ ​ ​ 19 4302   138 110 83 64 64 37 32           23 18 55 110 ●   ●   ●   ⌀ e8 DC 19 4302 Lc L ⌀ Ds ⌀ e8 DC 19 4302 Lc L ⌀ Ds Сферическая конце- Сферическая конце- вая фреза вая фреза <750 N <750 N HSS-PM fz HSS-PM fz мм TiAlN мм мм мм мм мм TiAlN мм мм мм мм 2 32,84 ■ 4 48 6 0,006 14 63,41 16 73 12 0,052 3 32,84 ■ 5 49 6 0,006 15 72,85 16 73 14 0,052 4 32,84 ■ 7 51 6 0,012 16 72,85 ■ 19 79 16 0,066 5 32,84 8 52 6 0,012 18 90,40 19 79 16 0,066 6 32,84 ■ 8 52 6 0,016 19 105,82 19 79 16 0,066 7 45,46 10 60 6 0,016 20 113,53 ■ 22 88 20 0,076 8 45,46 ■ 11 61 8 0,024 22 126,82 22 88 20 0,076 9 46,80 11 61 8 0,024 24 159,53 26 102 20 0,076 10 46,80 ■ 13 63 10 0,038 25 164,18 26 102 25 0,076 11 57,42 13 70 10 0,038 26 214,02 26 102 25 0,076 12 57,42 16 73 12 0,052 30 245,93 26 102 25 0,076 13 63,41 16 73 12 0,052 ​ ​ ​ ​ ​ ​ 381
