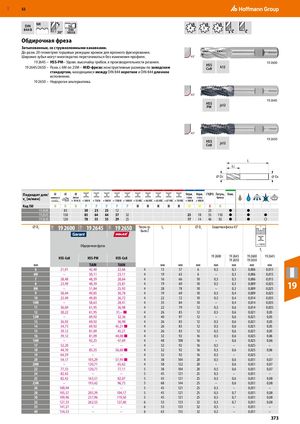

RUE 11W 11W 12W 52 DIN NR h6844 B  30°  DIN1835 B  4 5 6 ​Обдирочная фреза Затылованные, со стружколомными канавками. До разм. 20 геометрия торцевых режущих кромок для врезного фрезерования. Широкие зубья могут многократно перетачиваться без изменения профиля. 45° 19 2645 – HSS-PM− Удовл. высочайш требов. к производительности резания.19 2645/2650 – Разм. с 6M по 25M − MID-фреза: конструктивные размеры по заводскимHSSCo8k12 19 2600 стандартам, находящимся между DIN 844 короткое и DIN 844 длинное исполнение. 19 2650 – Недорогая альтернатива. 45° 19 2645 HSSPM js12 45° HSSCo8 js12 19 2650 L LC ⌀ DC ⌀ DS Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M K N ​ ​ ​ ​ ​ ​ 19 2600   83   30 25 25 12                 23   ●   ●       19 2645   138   83 64 64 37 32           23 18 55 110 ●   ●   ●   19 2650   120   78 55 55 29 25           17 14 46 92 ●   ●   ○   ⌀ DC 19 2600 19 2645 19 2650 Число зу-бьев ZLc L ⌀ Ds Защитная фаска 45° Обдирочная фреза < 750 N fz HSS-Co8 HSS-PM HSS-Co8 ​ ​ ​ ​ 19 2600 19 2645 19 2600 19 264519 265019 2650 мм TiAlN TiAlN ​ мм мм мм мм мм мм мм 6 21,01 42,40 22,66 4 13 57 6 0,5 0,3 0,006 0,015 6M – 50,11 23,11 4 19 63 6 – 0,3 0,006 0,015 7 28,48 48,39 28,64 4 16 66 10 0,5 0,3 0,006 0,015 88M 23,49– 48,3951,84 25,8125,93 44 1928 6978 1010 0,5– 0,3 0,009 0,0250,30,0090,02519 9 30,44 49,85 30,78 4 19 69 10 0,5 0,4 0,009 0,025 10 23,49 49,85 26,72 4 22 72 10 0,5 0,4 0,014 0,035 10M – 58,63 28,41 4 35 84 10 – 0,4 0,014 0,035 11 36,69 61,95 36,98 4 22 79 12 0,5 0,6 0,014 0,035 12 30,22 61,95 31,– ■ 4 26 83 12 0,5 0,6 0,021 0,05 12M – 69,92 32,36 4 40 97 12 – 0,6 0,021 0,05 13 36,92 69,92 36,98 4 26 83 12 0,5 0,6 0,021 0,05 14 34,73 69,92 45,21 ■ 4 26 83 12 0,5 0,6 0,021 0,05 15 39,12 81,09 45,21 4 26 83 12 0,5 0,6 0,021 0,05 16 39,12 81,09 44,08 ■ 4 32 92 16 0,5 0,6 0,025 0,06 16M – 92,25 47,69 4 48 108 16 – 0,6 0,025 0,06 17 52,20 – – 4 32 92 16 0,5 – 0,025 – 18 44,10 85,35 56,60 ■ 4 32 92 16 0,5 0,6 0,025 0,06 19 64,59 – – 4 32 92 16 0,5 – 0,025 – 20 54,17 105,29 57,95 ■ 4 38 104 20 0,5 0,6 0,031 0,07 20M – 120,71 65,62 4 58 122 20 – 0,6 0,031 0,07 22 77,33 120,71 77,11 5 38 104 20 0,5 0,6 0,031 0,07 24 82,42 – – 5 45 121 25 0,5 – 0,031 – 25 82,42 163,51 82,07 5 45 121 25 0,5 0,6 0,031 0,08 25M – 193,42 96,73 5 68 144 25 – 0,6 0,031 0,08 26 100,94 – – 5 45 121 25 0,5 – 0,031 – 28 105,57 205,39 104,17 5 45 121 25 0,5 0,7 0,031 0,08 30 109,96 237,96 119,50 5 45 121 25 0,5 0,7 0,031 0,08 32 127,33 262,55 127,40 6 53 133 32 0,5 0,7 0,031 0,08 35 141,21 – – 6 53 133 32 0,5 – 0,031 – 40 154,53 – – 6 63 155 32 0,5 – 0,031 – 373
