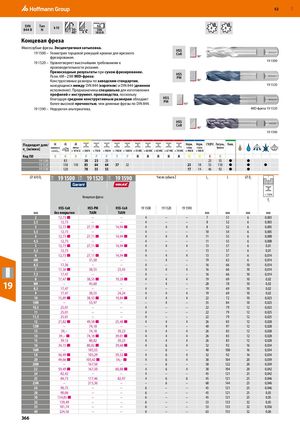

11W 11W 12W RUE 52 DIN844 B  TипN  k10   30- 40°   h6 DIN1835 B  4 6 ​Концевая фреза Многозубые фрезы. Эксцентричная затыловка. HSS 19 1500 – Геометрия торцевой режущей кромки для врезного Co8 фрезерования. 90° 19 1520 – Удовлетворяет высочайшим требованиям к 19 1500 производительности резания. Превосходные результаты при сухом фрезеровании.Разм. 6M−25M MID-фреза: HSSPM Конструктивные размеры по заводским стандартам, 90° находящимся между DIN 844 (короткое) и DIN 844 (длинное 19 1520 исполнение). Предназначены специально для изготовления профилей и инструмент. производства, поскольку благодаря средним конструктивным размерам обладаютболее высокой прочностью, чем длинные фрезы по DIN 844.HSSPM90° 19 1590 – Недорогая альтернатива. MID-фреза 19 1520 HSS Co8 90° 19 1590 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M K N ​ ​ ​ ​ ​ ​ 19 1500   83   30 25 25                   23 55 ●   ●       19 1520   138 110 83 64 64 37 32           23 18 55 110 ●   ●   ●   19 1590   120   78 55 55               17 14 46 92 ●   ●       ⌀ k10 DC 19 1500 19 1520 19 1590 Число зубьев Z Lc L ⌀ Ds Концевая фреза < 750 Nfz HSS-Co8 HSS-PM HSS-Co8 19 1500 19 1520 19 1590 ​ ​ ​ ​ мм без покрытия TiAlN TiAlN ​ ​ ​ мм мм мм мм 2 12,73 ■ – – 4 – – 7 51 6 0,003 2,5 12,73 – – 4 – – 8 52 6 0,003 3 12,73 ■ 27,11 ■ 14,94 ■ 4 4 4 8 52 6 0,005 3,5 12,73 – – 4 – – 10 54 6 0,005 4 12,73 ■ 27,11 ■ 14,94 ■ 4 4 4 11 55 6 0,008 4,5 12,73 – – 4 – – 11 55 6 0,008 5 12,73 ■ 27,11 ■ 14,94 ■ 4 4 4 13 57 6 0,01 5,5 12,73 – – 4 – – 13 57 6 0,01 6 12,73 ■ 27,11 ■ 14,94 ■ 4 4 4 13 57 6 0,014 6M – 31,50 – – 4 – 19 63 6 0,014 6,5 17,36 – – 4 – – 16 66 10 0,014 7 17,36 ■ 38,55 23,45 4 4 4 16 66 10 0,014 7,5 17,47 – – 4 – – 16 66 10 0,014 8 17,47 ■ 38,55 ■ 19,28 ■ 4 4 4 19 69 10 0,02 19 8M8,5 – 45,6017,47– – – 4 – 28 78 10 0,02–4––1969100,02 9 17,47 38,55 24,24 4 4 4 19 69 10 0,02 10 15,89 ■ 38,55 ■ 19,84 ■ 4 4 4 22 72 10 0,023 10M – 53,97 – – 4 – 35 84 10 0,023 10,5 25,01 – – 4 – – 22 79 12 0,023 11 25,01 – – 4 – – 22 79 12 0,025 11,5 25,01 – – 4 – – 22 79 12 0,025 12 21,82 ■ 49,58 ■ 25,48 ■ 4 4 4 26 83 12 0,028 12M – 74,18 – – 4 – 40 97 12 0,028 13 39,– 74,18 39,23 4 4 4 26 83 12 0,028 14 39,– ■ 74,18 ■ 39,01 ■ 4 4 4 26 83 12 0,028 15 39,12 80,82 39,23 4 4 4 26 83 12 0,028 16 34,15 ■ 80,82 ■ 39,68 ■ 4 6 4 32 92 16 0,034 16M – 105,55 – – 6 – 48 108 16 0,034 18 56,49 ■ 105,29 59,52 ■ 4 6 4 32 92 16 0,034 20 49,66 ■ 103,42 ■ 54,– ■ 4 6 4 38 104 20 0,039 20M – 167,50 – – 6 – 58 122 20 0,039 22 59,49 ■ 167,50 60,88 ■ 4 6 4 38 104 20 0,042 24 82,42 – – 4 – – 45 121 25 0,042 25 84,73 177,46 82,97 4 6 6 45 121 25 0,046 25M – 215,36 – – 6 – 68 144 25 0,046 26 90,75 – – 6 – – 45 121 25 0,046 28 90,06 – – 6 – – 45 121 25 0,05 30 134,85 ■ – – 6 – – 45 121 25 0,05 32 139,49 – – 6 – – 53 133 32 0,05 35 181,74 – – 6 – – 53 133 32 0,056 40 224,56 – – 6 – – 63 155 32 0,06 366
