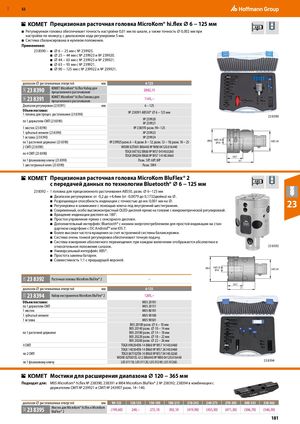

RUE 52 Прецизионая расточная головка MicroKom® hi.flex ⌀ 6 − 125 мм ABS ■ Регулируемая головка обеспечивает точность настройки 0,01 мм по шкале, а также точность ⌀ 0,002 мм при настройке по нониусу, с диапазоном хода регулировки 5 мм. ■ Система сбалансирована в нулевом положении. Применение: 23 8390 – ■ ⌀ 6 − 25 мм с № 239925. ■ ⌀ 25 − 44 мм с № 239923 и № 239920. ■ ⌀ 44 − 63 мм с № 239923 и № 239921. ■ ⌀ 63 − 93 мм с № 239921. ■ ⌀ 90 − 125 мм с № 239922 и № 239921. диапазон ⌀ растачиваемых отверстий мм 6-125 KOMET MicroKom® hi.flex Набор для 23 8390 24O 2882,15 ­прецизионного растачивания KOMET MicroKom® hi.flex Головка для 23 8391 24O 1145,– ­прецизионного растачивания Диапазон регулировки (23 8391) мм 6 – 125 Объем поставки: № 238391 ABS50® ⌀ 6 – 125 мм 1 головка для прециз. растачивания (23 8390) 23 8390 № 239920 по 1 держателю СМП (23 8390) № 239921 1 мостик (23 8390) № 238395 разм. 90−125 1 зубчатый элемент (23 8390) № 239923 1 вставка (23 8390) № 239924 Ø60 ABS 32 ABS 50 по 1 расточной державке (23 8390) № 239925 разм. 6 − 8; разм. 8 − 12; разм. 12 − 18; разм. 18 − 25 Ø16 2 СМП (23 8390) WOHX 02T001 BK6440 № W00 04120.016440 TOGX 06T102 BK60 № W57 04140.0260 по 4 СМП (23 8390) TOGX 090204 BK60 № W57 14140.0460 39,7 по 1 флажковому ключу (23 8390) Разм. 5IP; 6IP; 8IP 67 1 шестигранный ключ (23 8390) Разм. SW4  рецизионая расточная головка MicroKom BluFlex® 2 П ABS с передачей данных по технологии Bluetooth® ⌀ 6 − 125 мм 23 8392 – 1 головка для прецизионного растачивания ABS50, разм. ⌀ 6−125 мм ■ Диапазон регулировки: от -0,2 до +4,4мм (от -0,0079 до 0,1732дюйма) на ⌀. ■ Разрешающая способность индикации с точностью до мк: 0,001 мм на ⌀. ■ Регулировка и зажимание с помощью ключа под внутренний шестигранник. ■ Современный, особо высококонтрастный OLED-дисплей прямо на головке с микрометрической регулировкой. 23 ■ Вращение индикации дисплея на 180°. ■ Простое управление прямо с сенсорного дисплея. ■ Дополнительный интерфейс Bluetooth® с низким энергопотреблением для простой индикации на стан- дартном смартфоне с ОС Android™ или IOS 7. ■ Более высокая частота вращения за счет встроенной системы балансировки. ■ Система очень тонкой регулировки обеспечивает точную подачу. ■ Система измерения абсолютного перемещения: при каждом включении отображается абсолютное и относительное положение салазок. 23 8392 ■ Универсальный интерфейс ABS®. ■ Простота замены батареи. ■ Совместимость 1:1 с предыдущей версией. Ø65 ABS 32 Ø16 ABS 50 23 8392 Расточная головка MicroKom BluFlex® 2 – 27G 39,7 диапазон ⌀ растачиваемых отверстий мм 6-125 71 23 8394 Набор инструментов MicroKom BluFlex® 2 1205,– 27G Объем поставки: M05 20101 по 1 держателю СМП M05 20151 1 мостик M05 80101 1 зубчатый элемент M05 90100 1 вставка M05 90501 B05 20100 разм. ⌀ 6 – 10 мм B05 20140 разм. ⌀ 10 – 14 мм по 1 расточной державке B05 20180 разм. ⌀ 14 – 18 мм B05 20220 разм. ⌀ 18 – 22 мм B05 20260 разм. ⌀ 22 – 26 мм 4 СМП TOGX 090204EN-14 BK60 № W57 14140.0460 TOGX 140304EN-14 BK60 № W57 26140.0460 по 2 СМП TOGX 06T102EN-14 BK60 № W57 04140.0260 WOHX 02T001EL-G12 BK6440 № W00 04120.016440 по 1 флажковому ключу L05 01110; L05 01120; L05 01240; L05 01260. 23 8394 ​ Мостики для расширения диапазона ⌀ 120 − 365 мм Подходит для: M05 MicroKom® hi.flex № 238390; 238391 и M04 MicroKom BluFlex® 2 № 238392; 238394 в комбинации с держателем СМП № 239921 и СМП № 243907 разм. 14−140. диапазон ⌀ растачиваемых отверстий мм 90-125 120-155 150-185 180-215 210-245 240-275 270-305 300-335 330-365 Мостик для MicroKom® hi.flex и MicroKom 23 8395 (199,60) 240,– 272,10 302,10 (419,90) (455,30) (471,30) (506,70) (546,30) 24Z BluFlex® 2 181
