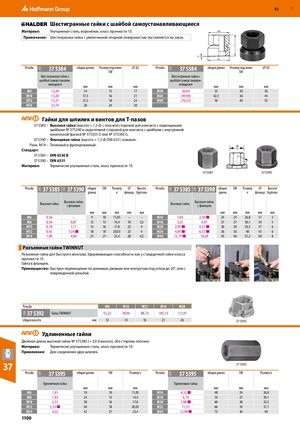

RUE 52 ​ Шестигранные гайки с шайбой самоустанавливающиеся Материал: Улучшенная сталь, воронёная, класс прочности 10. SW Примечание: Шестигранная гайка с увеличенной опорной поверхностью поставляется на заказ. l 3° d2 Резьба 37 5384 общая длина Размер под ключ ⌀ d2 Резьба 37 5384 общая длина Размер под ключ ⌀ d2 37K 37K SW SW Шестигранная гайка с Шестигранная гайка с шайбой самоустанавли- шайбой самоустанавли- вающаяся вающаяся мм мм мм мм мм мм M8 12,44 14 13 17 M20 36,60 35 30 36 M10 13,28 17,5 16 21 M24 (49,98) 42,5 36 44 M12 15,37 21,5 18 24 M30 (76,33) 56 46 55 M16 23,74 28 24 30 ​ ​ ​ ​ ​ ​ Гайки для шпилек и винтов для T-пазов 37 5385 – Высокая гайка (высота = 1,5 d) с плоской стороной для контакта с подкладными шайбами № 375340 и скругленной стороной для контакта с шайбами с внутренней конической фаской № 375355 D или № 375360 G. 37 5390 – Фланцевая гайка (высота = 1,5 d) DIN 6331, кованая. Разм. M14 – Точенный и фрезерованный. e Стандарт: 37 5385 – DIN 6330 B 37 5390 – DIN 6331 Материал: Термически улучшенная сталь, класс прочности 10. 37 5385 37 5390 Резьба 37 5385 37 5390 общая SW Размер ⌀ Высота Резьба 37 5385 37 5390 общая SW Размер ⌀ Высота 35A 35A 35A 35A длина e фланца буртика длина e фланца буртика Высокая гайка Высокая гайка Высокая гайка Высокая гайка с фланцем с фланцем мм мм мм мм мм мм мм мм мм мм M6 0,56 – 9 10 11,05 – – M16 1,64 2,50 ■ 24 24 26,8 31 5 M8 0,56 0,87 12 13 14,4 18 3,5 M18 3,25 4,01 27 27 30,1 34 5 M10 0,78 1,11 15 16 17,8 22 4 M20 2,99 ■ 4,27 ■ 30 30 33,5 37 6 M12 0,92 1,34 ■ 18 18 20,03 25 4 M24 4,84 ■ 6,53 ■ 36 36 40 45 6 M14 1,89 4,04 21 21 23,4 28 4,5 M30 12,19 ■ 18,28 45 46 51,3 58 8 Разъемные гайки TWINNUT Разъемная гайка для быстрого монтажа. Удерживающая способность как у стандартной гайки класса прочности 10. Гайка с фланцем. Преимущество: Быстрое перемещение по длинным, ржавым или изогрутым под углом до 20°, или с поврежденной резьбой. Резьба M8 M10 M12 M16 M20 37 5392 Гайка TWINNUT 55,23 70,94 88,73 105,13 113,91 35A общая высота мм 12 14 16 21 26 37 5392 ​ Удлиненные гайки Двойная длина высокой гайки № 375385 (= 3,0 d высота), обе стороны плоские. Материал: Термически улучшенная сталь, класс прочности 10. Применение: Для соединения двух шпилек. 37 37 5395 Резьба 37 5395 общая длина SW Размер e Резьба 37 5395 общая длина SW Размер e 35A 35A Удлиненная гайка Удлиненная гайка мм мм мм мм мм мм M6 1,81 18 10 11,05 M16 4,32 ■ 48 24 26,8 M8 1,83 24 13 14,4 M18 6,74 54 27 30,1 M10 2,31 30 16 17,8 M20 7,88 ■ 60 30 33,5 M12 2,53 ■ 36 18 20,03 M22 11,57 66 34 37,7 M14 4,22 42 21 23,4 M24 12,98 ■ 72 36 40 1100
