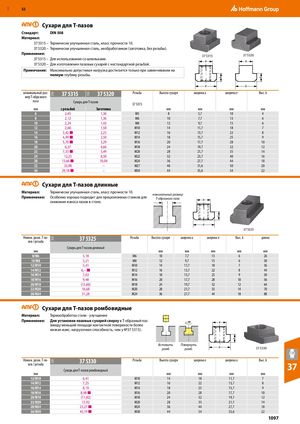

RUE 35A35A35A 35A kk k k 52 ​  Сухари для Т-пазов Стандарт: DIN 508 Материал: 37 5315 – Термически улучшенная сталь, класс прочности 10. 37 5320 – Термически улучшенная сталь, необработанная (заготовка, без резьбы). Применение: 37 5315​ ​37  5320 37 5315 – Для использования со шпильками. a a 37 5320 – Для изготовления пазовых сухарей с нестандартной резьбой. Примечание: Максимально допустимая нагрузка достигается только при завинчивании на полную глубину резьбы. e e номинальный раз-мер Т-образного37 5315 37 5320 Резьба Высота сухаря ширина a ширина e Выс. k паза Сухарь для Т-пазов 37 5315 ​ ​ ​ ​ мм с резьбой Заготовка ​ мм мм мм мм 6 2,65 1,36 M5 8 5,7 10 4 8 2,12 1,36 M6 10 7,7 13 6 10 2,24 1,43 M8 12 9,7 15 6 12 2,66 1,58 M10 14 11,7 18 7 14 3,42 ■ 2,23 M12 16 13,7 22 8 16 4,49 ■ 2,50 M14 18 15,7 25 9 18 5,70 ■ 3,29 M16 20 17,7 28 10 20 6,27 4,66 M18 24 19,7 32 12 22 7,33 ■ 5,49 M20 28 21,7 35 14 24 12,25 8,50 M22 32 23,7 40 16 28 13,66 ■ 10,04 M24 36 27,7 44 18 32 33,98 – M27 40 31,6 50 20 36 29,18 ■ – M30 44 35,6 54 22 ​  Сухари для T-пазов длинные Материал: Термически улучшенная сталь, класс прочности 10. номинальный размер Применение: Особенно хорошо подходит для прецизионных станков для Т-образного пазаснижения износа пазов в столе.a e 37 5325​ Номин. разм. Т-па-зов / резьба 37 5325 Резьба Высота сухаря ширина a ширина e Выс. k длина Сухарь для Т-пазов длинный мм ​ мм мм мм мм мм 8/M6 5,18 M6 10 7,7 13 6 26 10/M8 5,21 M8 12 9,7 15 6 30 12/M10 5,41 M10 14 11,7 18 7 36 14/M12 6,– ■ M12 16 13,7 22 8 44 16/M14 7,63 M14 18 15,7 25 9 50 18/M16 9,48 M16 20 17,7 28 10 56 20/M18 (13,66) M18 24 19,7 32 12 64 22/M20 16,68 M20 28 21,7 35 14 70 28/M24 31,28 M24 36 27,7 44 18 88 ​  Сухари для T-пазов ромбовидные Материал: Термообработка стали - улучшение Применение: Для установки пазовых сухарей сверху в Т-образный паз a (ввиду меньшей площади контактной поверхности более низкая макс. нагрузочная способность, чем у №37 5315). Вставить Повернутьромб.ромб. e ​37  5330 Номин. разм. Т-па-зов / резьба 37 5330Сухарь для T-пазов ромбовидныйРезьба Высота сухаря ширина e ширина a Выс. k 37 мм ​ мм мм мм мм 12/M10 6,41 M10 14 18 11,7 7 14/M12 7,25 M12 16 22 13,7 8 16/M14 8,19 M14 18 25 15,7 9 18/M16 8,98 ■ M16 20 28 17,7 10 20/M18 (11,82) M18 24 32 19,7 12 22/M20 13,92 M20 28 35 21,7 14 28/M24 23,27 ■ M24 36 44 27,7 18 36/M30 45,19 ■ M30 44 54 35,6 22 1097
